外墙保温节能墙体

（Exterior Wall Thermal Insulation）

一、简介

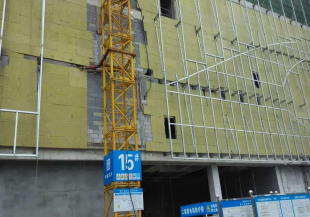

外保温复合墙是指在墙体基层的外侧粘贴或吊挂保温层，并覆以保护层的复合墙。这种保温做法，既可用于新建墙体，也可用于既有建筑外墙的改造。

二、特点

1. 外保温可以避免热桥的产生

(1)外墙既要承重又要起保温作用，外墙厚度必然较厚。采用高效保温材料后，外墙厚度得以减薄。

 (2)由于外保温避免了热桥，在采用同样厚度的保温材料条件下，外保温要比内保温的热损失减少约1/5，从而节约了热能。

2.外墙外保温有利于建筑物冬暖夏凉，能创造出舒适的热环境

 (1)在进行外保温后，由于内部的实体墙热容量大，室内能蓄存更多的热量，使得诸如太阳辐射或间歇采暖造成的室内温度变化减缓，室温较为稳定，生活较为舒适。

 (2)在进行外保温后，在夏季外保温层能减少太阳辐射热的进人和室外高气温的综合影响，使外墙内表面温度和室内空气温度得以降低，也使太阳辐射热、人体散热、家用电器及炊事散热等因素产生的“自由热”得到较好的利用，可以减少采暖负荷，节约热能有利于节能。

(3)外保温能使主体墙体使用寿命延长。采用外保温，内部的砖墙或混凝土墙受到保护，室外气候变化不会引起墙体内部较大的温度变化，使内部的主体墙冬季温度提高，湿度降低，温度变化较为平缓，热应力减少，因而墙体产生裂缝、变形、破损的危险大为减轻，寿命得以大大延长。

(4)外保温有利于室内装修进行重物钉挂并有利于提高装修速度及住户搬迁。

  (5)外保温增加了立面装饰效果。外保温可以使建筑更为美观，只要做好建筑立面设计，建筑外貌会十分出色。特别是在旧房改造时，外保温能使房屋面貌大为改观。

  (6)外保温适用范围广泛，综合效益显著。外保温墙体适用于有采暖和空调要求的工业与民用建筑，既可用于新建建筑，又可用于已有建筑的节能改造。

外墙外保温技术在国内已有良好的基础，特别是在北方寒冷地区推广应用中已取得了成效。

三、施工要点

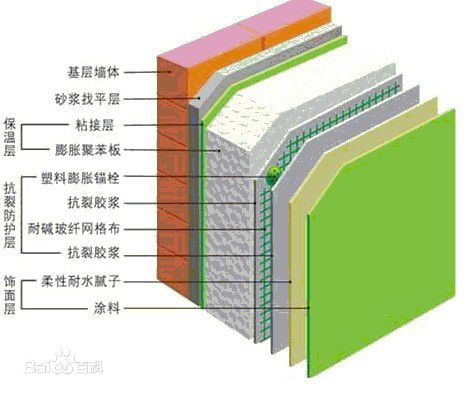

外墙外保温构造

1.基层清理。清理混凝土墙面上残留的浮灰、脱模剂油污等杂物及抹灰空鼓部位等，并进行修补。外墙各种洞口填塞密实。要求粘贴聚苯板表面平整度偏差不超过4mm，超过偏差时对突出墙面处进行打磨，对凹进部位进行找补。

2.墙面测量、弹线、挂线。根据建筑立面设计和外墙外保温技术要求，在墙面弹出外门窗水平、垂直控制线及伸缩线、装饰缝线等。在建筑外墙大角及其他必要处挂垂直基准线，每个楼层适当位置挂水平线，以控制聚苯板的垂直度和平整度。

3.粘贴翻包网格布。凡在粘贴的聚苯板侧边外露处都应做网格布翻包处理。将不小于200mm宽的网格布中的80mm宽用专用粘结砂浆牢固粘贴在基面上，后期粘贴聚苯板时在将剩余网格布翻包过来。

4.粘贴岩棉。由于基层墙体的表面平整度不够好，因此宜采用点框粘法，当饰面为涂料做法时，粘结面积不小于40%。不得在岩棉的侧面涂抹粘结砂浆。排板时按水平顺序排列，上下错缝粘贴，阴阳角处应做错茬处理。

5.锚固件固定。采用机械锚固件固定聚苯板时，锚固件安装应至少在粘结砂浆使用24h后进行，用电锤在聚苯板表面向内打孔，孔径视锚固件直径而定，进墙深度不得小于设计要求。拧入或敲入锚固钉，钉头和圆盘不得超出板面。

6.聚苯板接缝处表面不平时，需要用衬有木方的粗砂纸打底。打磨动作要求为：呈圆周方向轻柔旋转，打磨后用刷子清除聚苯板表面的泡沫碎屑。

7.抹底层抹面砂浆。聚苯板粘贴及锚固件施工完毕并经验收合格后进行聚合物砂浆抹灰，在聚苯板面抹底层抹面砂浆，同时将翻包网格布压入砂浆中。门窗口四角和阴阳角部位所用的增强网格布随即压入砂浆中。

8.铺贴网格布。将网格布绷紧后贴于底层抹面砂浆上，用抹子由中间向四周把网格布压入砂浆得表层，要平整压实，严禁网格布皱褶。网格布不得压入过深。铺贴遇有搭接时，必须满足横向100mm，纵向75mm的搭接长度要求。在底层砂浆凝结前再抹一道抹面砂浆罩面，以仅覆盖网格布、微见网格布轮廓为宜。面层砂浆切忌不停揉搓，以免形成空鼓。

四、相关课程及规范

相关课程：《建筑构造》、《建筑结构》、《房屋建筑学》

相关规范：《建筑构造设计规范》
