定型组合钢模板（Shaped composite steel template）

一、简介

组合模板是一种工具式模板，它是工程施工中使用最多的一种模板形式之一。

它可以拼出多种尺寸和几何形状，以适应多种类型建筑物的梁、柱、板、墙、基础和设备基础等施工的需要。

二、组成

组合模板由具有一定模数的若干类型的平面模板 、角模、支承件和连接件组成。

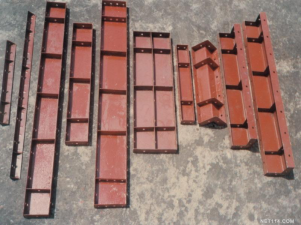

1.平面模板及角模

             组合钢模板

平面模板、阴角模板、阳角模板和连接角模的规格如下表所示。

2.支承件

包括梁托架、柱箍、桁架、支柱、斜撑等。

                      柱箍                        a)桁架      b)支柱       c)梁托架

3.连接件

包括U型卡、L型插销、钩头螺栓、对拉螺栓、紧固螺栓和扣件。

（a） U型卡     （b）L型插销        （c）钩头螺栓     （d）紧固螺栓  （e）对拉螺栓
