框架梁（Frame Beam）

一、简介

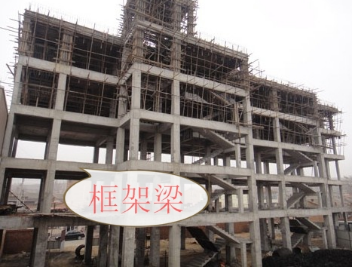

梁、柱通过刚性节点连接组成的结构单元称为框架，全部荷载均由框架承受的结构体系为框架结构体系，其中的梁称之为框架梁。

二、作用

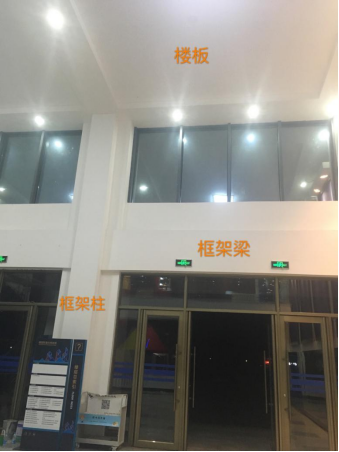

直接承受楼、屋盖的荷载并将其传递给框架柱，并和框架柱刚接形成梁柱抗侧力体系，共同抵抗风荷载和地震作用等水平方向作用。

三、构造要求

1．截面尺寸：

梁截面宽度不宜小于200mm，也不宜小于柱截面宽度的一半。

2．梁的纵向钢筋

抗震设计时，计入受压钢筋的梁端截面混凝土受压区高度与截面有效高度的比值应满足：一级抗震时不大于0.25，二、三级抗震时不大于0.35；框架梁纵向受拉钢筋最小配筋率，抗震设计时不应小于相关规定。

抗震设计时，沿梁全长顶面和底面至少应配两根通长的纵向钢筋。一、二级抗震设计时，钢筋直径不应小于14mm，且分别不应少于梁两端顶面和底面纵向钢筋中较大截面面积的1/4；三、四级抗震设计和非抗震设计时，钢筋直径不应小于12mm。

3．梁的箍筋

箍筋必须为封闭箍筋，梁端加密区箍筋肢距，一级不宜大于200mm和20倍箍筋直径的较大值，二、三级不宜大于250mm和20倍箍筋直径的较大值，四级不宜大于300mm。非加密区箍筋的最大间距不宜大于加密区箍筋的间距2倍。非抗震设计时，框架梁的箍筋应符合《混凝土结构设计规范》的规定。

五、梁平法施工图

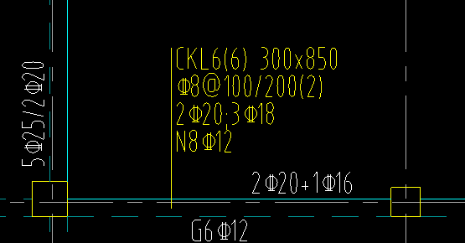

           梁平法施工图平面注写方式

CKL6(6)  300×850：C区第6号框架梁，6跨。截面尺寸：梁宽300mm，梁高850mm。

8@100/200(2)：箍筋为HRB400级钢筋，直径为8mm，加密区间距为100mm，非加密区间距为200mm，均为双肢箍。

2 20+116：梁上部纵筋：两根HRB400级直径20mm通筋，放在角部； 1根HRB400级直径为16mm钢筋，放在中部

318：梁下部纵筋：3根HRB400级直径为18mm钢筋；

G612：6根HRB400级直径为12侧向构造钢筋，每侧3根。

六、相关课程及规范

相关课程：《房屋建筑学》、《结构力学》、《混凝土结构基本原理》、

《钢筋混凝土结构设计》

相关规范：《混凝土结构设计规范》、《建筑结构荷载规范》、《建筑抗震设计规范》、

《高层建筑混凝土结构技术规程》
