扣件式钢管脚手架（Scaffolding steel pipe scaffolding）

一、简介

为建筑施工而搭设的，承受荷载的由扣件和钢管等构成的脚手架与支撑架。通用性强，装拆方便，坚固耐用。可用作外脚手架、里脚手架、满堂脚手架、模板支架。

二、组成

立杆、大横杆、小横杆、斜撑、脚手板等。

           双排架            单排架

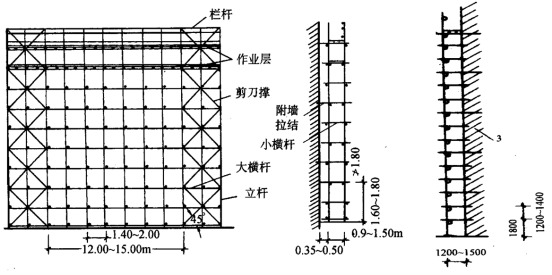

    扣件式钢管脚手架立面图及剖面图

三、设计尺寸

   常用密目式安全网全封闭双排脚手架的设计尺寸

四、搭设基本要求

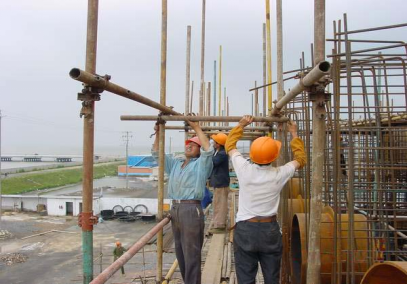

         钢管扣件式脚手架的搭设

1.钢管扣件脚手架搭设中应注意地基平整坚实，设置底座和垫板，并有可靠的排水措施，防止积水浸泡地基。

2.立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接。立杆的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3；

3.纵向水平杆应设置在立杆内侧，单根杆长度不应小于3跨；

4. 两根相邻纵向水平杆的接头不应设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不应大于纵距的1/3。

5.当使用冲压钢脚手板、木脚手板、竹串片脚手板时，双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上；当使用竹笆脚手板时，双排脚手架的横向水平杆两端,应用直角扣件固定在立杆上；

6.主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。

7.双排脚手架应设剪刀撑与横向斜撑，单排脚手架应设剪刀撑。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。

8.高度在24m及以上的双排脚手架应在外侧立面连续设置剪刀撑；高度在24m以下的单、双排脚手架，均必须在外侧立面两端、转角及中间间隔不超过15m的立面上，各设置一道剪刀撑，并应由底至顶连续设置 。

9.作业层脚手板应铺满、铺稳，铺实。冲压钢脚手板、木脚手板、竹串片脚手板等，应设置在三根横向水平杆上。
