脚手架中的横向斜撑（Horizontal slant support）

一、简介

横向斜撑：也叫斜腹杆，与双排脚手架内、外立杆或水平杆斜交呈之字形的斜杆。

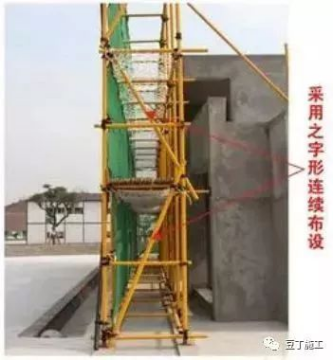

                横向斜撑

二、构造要求：

   1.横向斜撑应在同一节间，由底层至顶层呈之字形连续布置。

   2.斜腹杆宜采用旋转扣件固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线至主节点的距离不宜大于150mm。当斜腹杆在1跨内跨越2个步距时，宜在相交的纵向水平杆处，增设一根横向水平杆，将斜腹杆固定在其伸出端上。

3.高度在24m以下的封闭型双排脚手架可不设横向斜撑，高度在24m以上的封闭型脚手架，除拐角应设横向斜撑外，中间应每隔6跨距设置一道。

4.开口型双排脚手架的两端均必须设置横向斜撑。
