轻钢龙骨吊顶（Light Steel Keel Ceiling）

一、简介

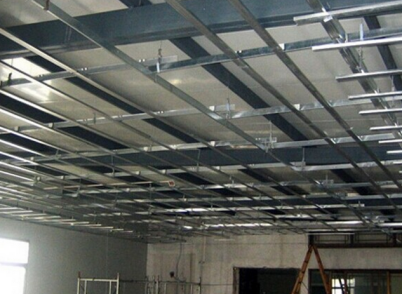

轻钢龙骨吊顶，就是我们经常看到的天花板，特别是造型天花板，都是用轻钢龙骨做框架，然后覆上石膏板做成的。

二、构件组成

吊顶棚一般由吊筋（又称吊杆）、骨架（又称搁栅层）、面层三部分组成。

1.吊筋

吊筋是吊顶棚的主要受力杆件，顶棚借助于吊筋悬吊在楼板结构下。吊筋有金属吊筋和木吊筋两种，现多用ø6～ø8钢筋或8号铁线，间距为900～1200mm。

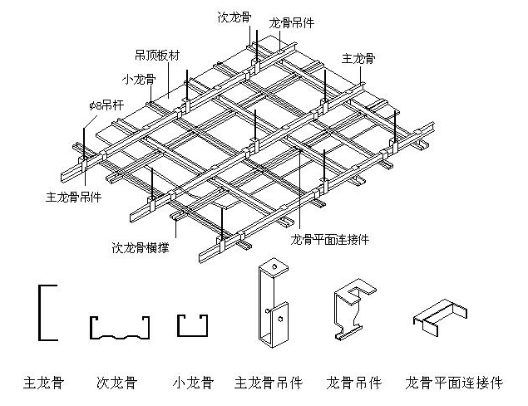

2.骨架

骨架由主龙骨（主搁栅）和次龙骨（次搁栅）组成。主龙骨与吊筋相连，一般单向布置。次龙骨固定在主龙骨上，可单向也可双向布置，视具体情况而定。龙骨按材料不同有金属龙骨和木龙骨两种。为节约木材、提高防火性能，现多用薄壁型钢或铝合金制作的轻型龙骨。

金属龙骨断面多为［形、U形，次龙骨断面有U形、倒T形和L形等。主龙骨的间距与吊筋相同，多为900～1200mm；次龙骨的间距一般为400～1200mm，根据面层板材的规格尺寸确定。主龙骨借助于螺栓、勾挂、焊等方式与吊筋连接，龙骨之间用配套的吊挂件或连接件连接。

3.面层

面层是体现吊顶功能的重要组成部分，根据材料和构造方式的不同，由板材或搁栅拼装而成。

⑴ 板材类吊顶棚

即将面层板材固定在龙骨层上。面板根据材料不同，有人造板材、木质板材和金属板等。人造板材一般有石膏板、矿棉板、塑料板、铝塑板等；木质板材有实木板、胶合板、木丝板等；金属板材有铝板、铝合金板、彩色钢板、不锈钢板等，形状有条形、方形或长方形等。

龙骨有不外露和外露两种。不外露龙骨将板材用自攻螺钉或胶粘剂固定在次龙骨上，形成整片平整的顶棚；外露龙骨时，板材直接搁置在倒T形次龙骨的翼缘上，所有次龙骨外露而形成网格状顶棚。

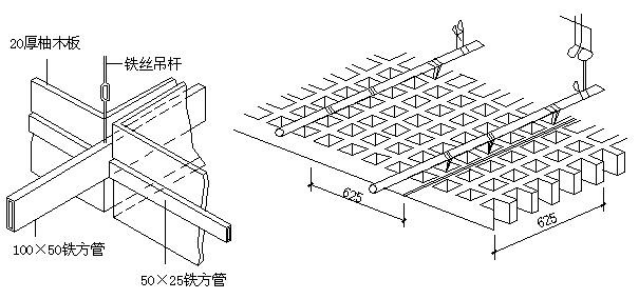

⑵ 搁栅类吊顶棚

搁栅类吊顶棚的表面开敞，减少了上述吊顶的压抑感，又称开敞式吊顶。它是通过一定的单体构件组合而成，单体构件有木搁栅构件、金属搁栅构件、灯饰构件及塑料构件等。

搁栅吊顶的构造大体上有两种类型。一是当单体构件刚度、稳定性较差时，可设置龙骨层，将其固定在龙骨上。另一种是当单体构件是用轻质、高强材料制成时，直接用吊筋与结构相连，为了减少吊筋的数量，一般先将单体构件用插接、挂接或榫接的方法连成整体，再通过通长的钢管与吊筋相连。这样做不仅可以节约大量的吊顶材料，而且施工简便快捷。

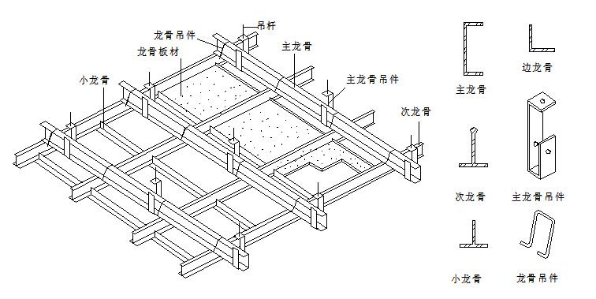

（a）不外露龙骨                               （b）外露龙骨

                  吊顶板材与龙骨的连接方式

三、特点

1．自身质量较轻。轻钢龙骨是一种轻质材料。

2. 防火性能优良。由轻钢龙骨和2～4层石膏板所组成的隔断，其耐火极限可达到1.0～1.6h。因此，轻钢龙骨具有优良的防火性能。
3. 施工效率较高。由于轻钢龙骨是一种轻质材料，可以采用装配式的施工方法，因此，其施工效率较高，一般施工技术水平每工日可完成隔断3～4m²。
4. 结构安全可靠。由于轻钢龙骨具有强度较高、刚度较大等优良特点，因此，用其制成的结构非常安全可靠。

5. 抗冲击性能好。

6. 抗震性能良好。轻钢龙骨和面层常采用射钉、抽芯铆钉和自攻螺丝类可滑动的连接件进行固定，其抗震性能良好。在地震剪力的作用下，隔断仅产生支承滑动，而轻钢龙骨和面层本身受力甚小，不会产生破坏。
7. 可提高隔热、隔声效果及室内利用率。通常在娱乐场所、会议室、办公室等隔墙或顶棚中采用此种材料施工，不仅可以解决隔声和保温的问题，而且还可以提高室内的利用率。

四、相关课程及规范

相关课程：《建筑构造》、《房屋建筑学》、《建筑设计》

相关规范：《民用建筑设计通则》、《常用建筑结构节点设计施工详细图集》、《建筑施工技术规范》
