温控阀（Temperature Control Valve）

一、简介

散热器温控阀是安装在散热器上的自动控制阀门。散热器恒温阀是无需外加能量即可工作的比例式调节控制阀，它通过改变采暖热水流量来调节、控制室内温度，是一种经济节能产品。

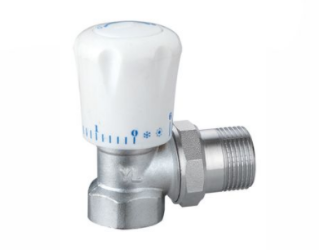

二、图片

三、原理

其控制元件是一个温包，内充感温物质，当室温升高时，温包膨胀使阀门关小，减少散热器热水供应，当室温下降时过程相反，这样就能达到控制温度的目的。

四、作用

散热器温控阀还可以调节设定温度，并可按设定要求自动控制和调节散热器的热水供应量。

五、特点

如果供暖系统是变流量系统，则可用变频器控制水泵的转速以改变循环水量。当循环水量减少50%，则设备所消耗的功率从理论上讲可减少87.5%，因此双管系统在采用散热器温控阀后，它还可以在电能的消耗上取得额外的节省。如果室内是单管系统循环水泵，用变频器就没有意义了。双管系统过去未推广，主要是因为在3层以上或高层建筑中，双管系统中存在的由于重力作用造成的垂直水力失调无法解决。内置预设定装置的散热器温控阀解决了这一问题。可以通过阀头内的温度调节钮预先设定好室内所需的供暖温度，用户也可以通过调节旋钮自己随时调整供热量，降低不必要的能源消耗，为节约能源创造了条件，使节能变为可操作的实际行动。 一般而言，安装散热器恒温控制阀能为您节省10~20%的能源消耗。

在目前已安装散热器温控阀的建筑中，实践证明，温度的垂直失调能够普遍得到解决，系统运转良好，并且实现了室内温度调控。但是由于按热计费还没有真正实行，用户没有足够的节能意识去主动调节设定温度，甚至通常是将阀门设定在最高温度点，因此对于应用散热器温控阀能够节能多少，动态调节对于外网影响等方面尚缺乏实践依据，系统如何去匹配和控制，以及设计方案等也还不够成熟。待按用热计费的采暖制度真正实施之后，终端用户就可根据自己的需要调节室温。

目前我国的温控装置，已经不再满足于简单的温控功能，更注重整体供暖系统的流量平衡，目的是在更加有效节能的同时，为终端用户提供更加舒适的生活和工作环境。

六、相关课程与规范

1.相关课程：《供热工程》、《居住建筑设备工程》

2.相关规范：《民用建筑供暖通风与空气调节设计规范》、《民用建筑节能设计标准》
