采暖立管（Heating Riser）

一、简介

采暖立管是垂直方向的管道。

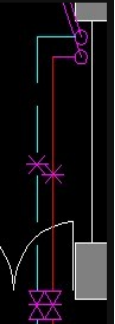

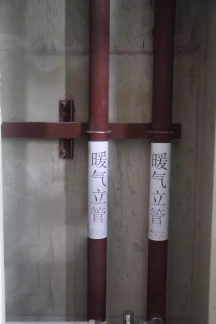

二、图片

三、采暖管道立管支架安装要求

1.两个固定支架之间只能设置一个补偿器，补偿器的补偿能力应符合该管段的热伸长；

2.两固定支架之间的管道应严格保证在一条直线上，不允许有折角；

3.两相临固定支架的间距应根据所选用的补偿方式确定，应能承受管道的推力；

4.补偿器应贴近固定支架设置；

5.导向支架应根据补偿器的要求设置；

6.滑动支架在两固定支架之间部分设置，间距根据管道刚性、强度条件确定。

四、采暖立管的安装

1.核对各层预留孔洞位置是否垂直，吊线、剔眼、栽卡子。将预制好的管道按编号顺序运到安装地点。

2.安装前先卸下阀门盖，有钢套管的先穿到管上，按编号从第一节开始安装。涂铅油缠麻将立管对准接口转动入扣，一把管钳咬往管件，一把管钳拧管，拧到松紧适度，对准调直时的标记要求，丝扣外露2～3扣，预留口平正为止，并清净麻头。

3.检查立管的每个预留口标高、方向、半圆弯等是否准确、平正。将事先载好的管卡子松开，把管放入卡内拧紧螺栓，用吊杆、线坠从第一节管开始找好垂直度，扶正钢套管，最后填堵孔洞，预留口必须加好临时丝堵。

五、相关课程与规范

1.相关课程：《供热工程》、《居住建筑设备工程》

2.相关规范：《民用建筑供暖通风与空气调节设计规范》、《民用建筑节能设计标准》
