计算跨径（Computed Span）

一、简介

对于有支座的桥梁，是指桥跨结构相邻两个支座中心间的水平距离。对于不设支座的桥梁（如拱桥），跨径是指上、下部结构相交面中心间的水平距离。

二、图片

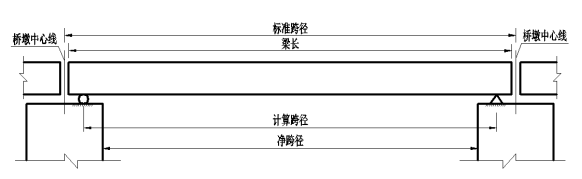

          计算跨径、标准跨径、梁长、净跨径图示

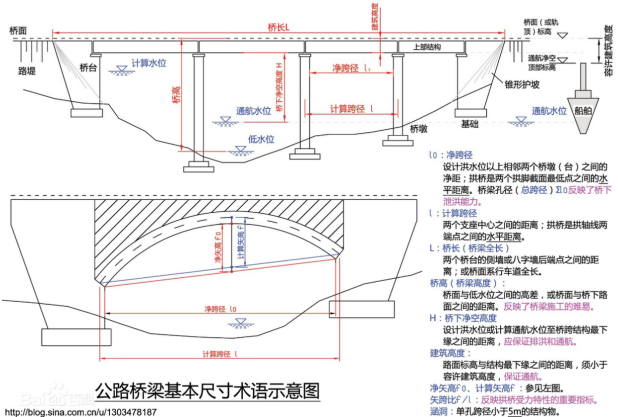

                  公路桥梁基本尺寸术语示意图

三、计算跨径、标准跨径、净跨径、总跨径区别

计算跨径：对于设有支座的桥梁，是指桥跨结构相邻支座中心间的距离；对于不设支座的桥梁（如拱桥、刚构桥），是上、下部结构相交面中心间的水平距离。

标准跨径：对于梁式桥和板式桥，它是以两桥墩之间桥中心线长度或桥墩中线与桥台台背前缘线之间桥中心线长度为准，（拱桥标准跨径是主拱圈两拱脚（中轴线）两点间的距离）。

净跨径：对于梁桥，是指设计洪水位线上相邻两桥墩（桥台）的水平净距离；对于拱桥，是指拱跨两个拱脚截面最低点之间的水平距离。

总跨径：各孔净跨径之和。

四、相关课程及规范

1.相关课程：《结构设计原理》、《桥梁工程》、《桥涵水文》、《桥梁结构电算》。

2.相关规范：《公路桥涵设计通用规范》、《公路钢筋混凝土及预应力混凝土桥涵设计规范》。
