支承垫石（ Bearing Pad Stones）

一、简介

支承垫石设置于桥台、墩顶部与支座连接部分，多为混凝土现场浇筑。

三、图片

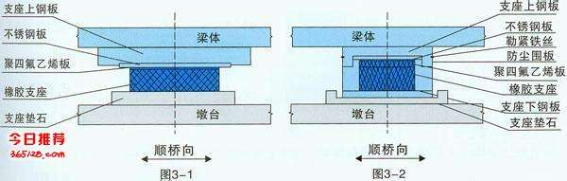

                              支承垫石示意图

三、支承垫石钢筋

垫石钢筋以点焊连接，施工桥台盖梁时应注意预埋筋的放置，垫石顶面必须保持平整清洁，以保证与支座紧密贴合。支承垫石是支撑桥面板的主要载体，是桥梁的重要组成部分，于桥梁上、下部结构连接点的重要位置，可以调整桥墩和桥面板之间由于施工引起的误差和偏差。

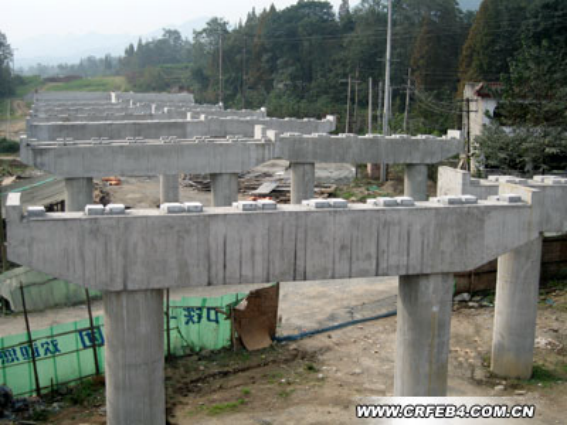

                               支承垫石钢筋图

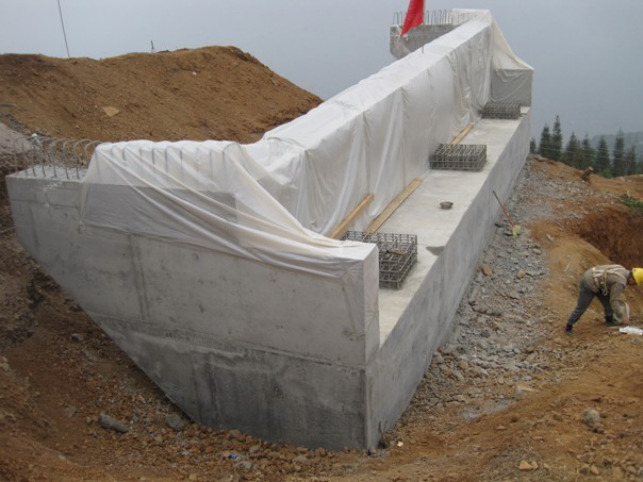

                                      桥台支承垫石钢筋

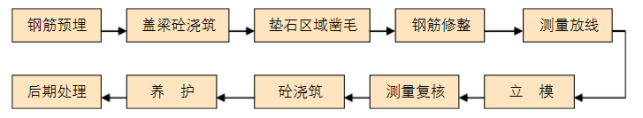

四、支承垫石施工工艺流程图

                              支承垫石施工工艺流程图

五、相关课程及规范

1.相关课程：《桥梁墩台与基础工程》、《桥梁工程》、《桥梁施工技术》。

2.相关规范：《公路桥涵设计通用规范》、《公路钢筋混凝土及预应力混凝土桥涵设计规范》、《公路桥涵施工技术规范》、《公路施工手册：桥涵》。
