桥台（Abutment）

一、简介

桥台位于桥梁两端，支承桥梁上部结构并和路堤相衔接的建筑物。由帽盖（顶帽、台帽）和台身组成。

二、图片

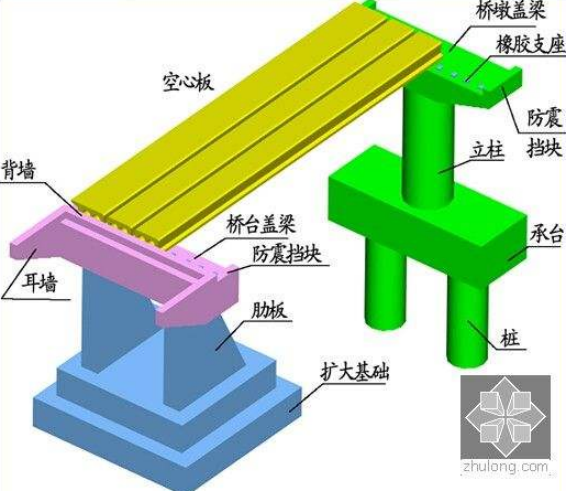

                            桥墩及桥台示意图

三、桥台作用

桥台作用是传递桥梁上部结构的荷载到基础外，还具有抵挡台后的填土压力、稳定桥头路基、使桥头线路和桥上线路可靠而平稳地连接的作用。台身有前墙和侧墙（冀墙）两部分。前墙是桥台的主体，它将上部结构荷载和土压力传达于基础。侧墙位于前墙的侧后方，主要支挡路堤土方并可增加前墙的稳定性。前墙和侧墙均可用石料或混凝土砌筑。

四、主要分类

1.重力式桥台

（1）重力式桥台的类型：重力式桥台依据桥梁跨径、桥台高度及地形条件的不同，有多种形式。常用的类型有U形桥台，埋置式桥台，八字式和一字式桥台等。重力式桥台在铁路桥上还有T形桥台，十字形桥台等其它型式。

（2）U形桥台：U形桥台由台身（前墙）台帽、基础与两侧的翼墙组成，在平面上呈U字形。U形桥台构造简单，基础底承压面大，应力较小，但圬工体积大，桥台内的填土容易积水，结冰后冻胀，使桥台结构产生裂缝。

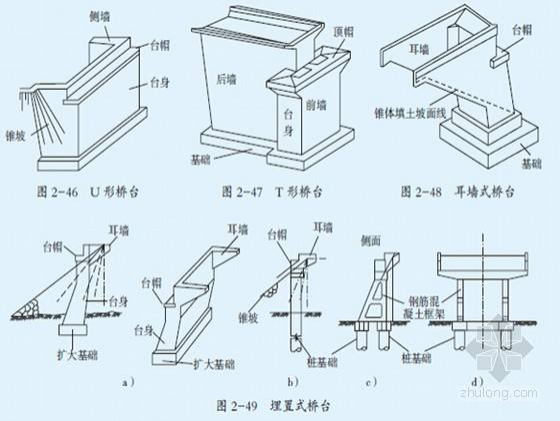

                                 重力式桥台图

2.埋置式桥台

桥台台身埋置于台前溜坡内，不需另设翼墙，仅由台帽两端的耳墙与路提衔接。埋置式桥台，台身为圬工实体，台帽及耳墙采用钢筋混凝土，当台前溜坡有适当保护不被冲毁时，可考虑溜坡填土的主动土压力。因此，埋置式桥台圬工数量较省，但由于溜坡伸入桥孔，压缩了河道，有时需要增加桥长。它适用于桥头为浅滩，溜坡受冲刷较小，填土高度在10m以下的中等跨径的多跨桥中使用。当地质情况较好时，可将台身挖空成拱形，以节省圬工，减轻自重。

3.轻型桥台

（1）薄壁轻型桥台薄壁轻型桥台常用的型式有悬臂式、扶壁式、撑墙式及箱式等。在一般情况下，悬臂式桥台的混凝土数量和用钢量较高、撑墙式与箱式的模板用量较高。薄壁桥台的优点与薄壁墩类同，可依据桥台高度，地基强度和土质等因素选定。

（2）支撑梁轻型桥台单跨或少跨的小跨径桥，在条件许可的情况下，可在轻型桥台之间或台与墩间，设置3～5根支撑梁。支撑梁设在冲刷线或河床铺砌线以下。梁与桥台设置锚固栓钉，使上部结构与支撑梁共同支撑桥台承受台后土压力。此时桥台与支撑梁及上部结构形成四铰框架来受力。轻型桥台可采用八字式和一字式翼墙挡土，如地形许可，也可做成耳墙，形成埋置式轻型桥台并设置溜坡。

                                     轻型桥台示意图

4.框架式桥台

一般为双柱式桥台，当桥较宽时，为减少台帽跨度，可采用多柱式，或直接在桩上面建造台帽。 框架式桥台均采用埋置式，台前设置溜坡。为满足桥台与路堤的连接，在台帽上部设置耳墙，必要时在台帽前方两侧设置挡板。

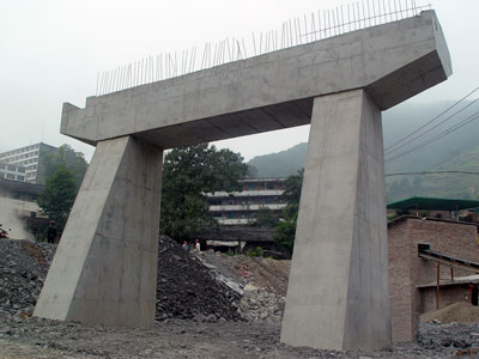

                            框架式桥台

5.组合桥台

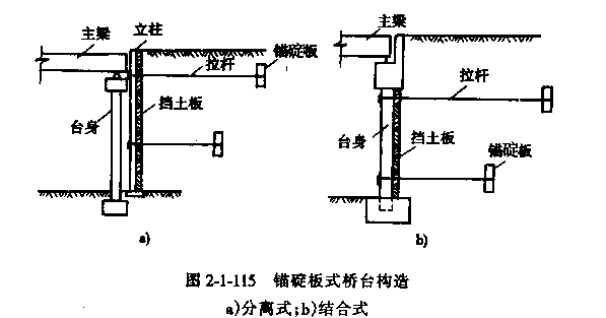

锚定板式桥台：锚定板式桥台有分离式和结合式两种形式。分离式是台身与锚定板、挡土结构分开，台身主要承受上部结构传来的竖向力和水平力，锚定板设施承受土压力。结合式的锚定板结构与台身结合在一起，台身兼做立柱和挡土板。

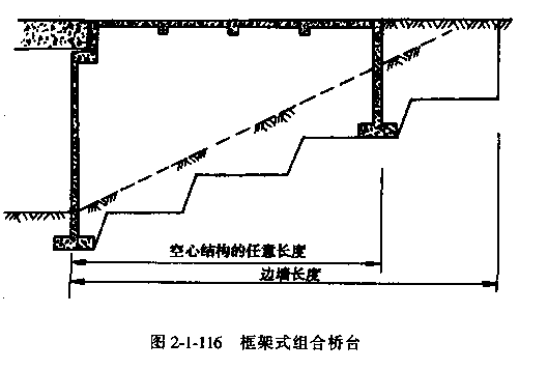

                          组合桥台示意图

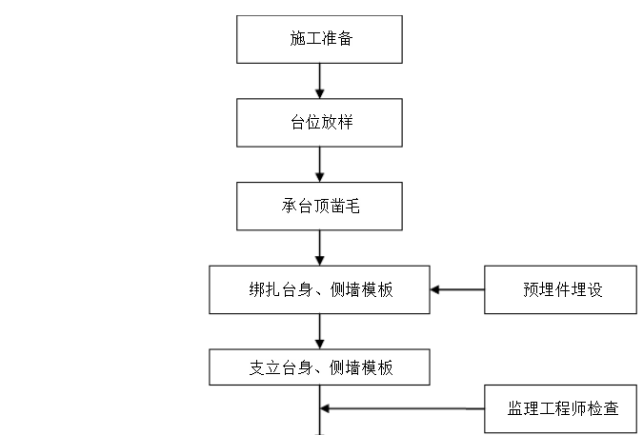

五、桥台施工工艺流程图

六、相关课程及规范

1.相关课程：《桥梁墩台与基础工程》、《桥梁工程》、《桥梁施工技术》。

2.相关规范：《公路桥涵设计通用规范》、《公路钢筋混凝土及预应力混凝土桥涵设计规范》、《公路桥涵施工技术规范》、《公路施工手册：桥涵》。
