混凝土垫块（Concrete Blocks）

   一、简介

   混凝土垫块又叫钢筋保护层垫块，是在钢筋混凝土结构里，放在钢筋和模板之间，固定钢筋位置，用以防止钢筋外露而被腐蚀的作用。是解决钢筋固定常用的办法。

二、图片

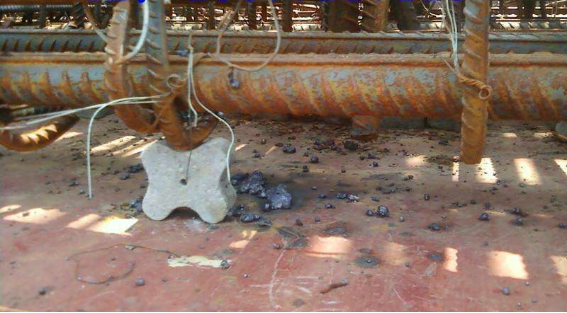

                           混凝土垫块示意图

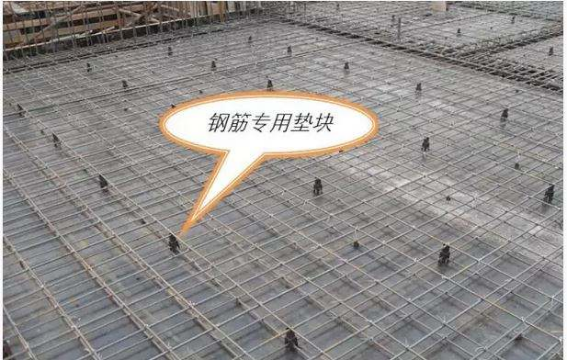

                     混凝土施工中垫块分布示意图

三、作用及影响

钢筋的混凝土保护层厚度关系到结构的承载力、耐久性、防火等性能，混凝土垫块直接决定保护层厚度。

1.维护结构耐久性：混凝土中保护层太薄容易渗入潮湿气体和水，这些都可能使钢筋锈蚀并膨胀，从而使混凝土遭受破坏，影响使用和结构安全。

2.承受外力作用保护层对钢筋有锚固力，利用混凝土与钢筋间的锚固力，两者紧密结合，共同参与工作。保护层过薄或缺失时，减低了它的锚固力从而降低了结构抵抗轴力和弯矩的作用。保护层过厚混凝土表面则易产生裂缝，影响钢筋在混凝土中受力。

3.防火保护层混凝土具有一定的隔热作用，遇到火灾时能对较易软化的钢筋进行保护，如果保护层厚度过薄，在高温环境下容易开裂，致使钢筋因过热而降低强度从而破坏整体结构。

四、相关课程及规范

1.相关课程：《桥梁墩台与基础工程》、《桥梁工程》、《桥梁施工技术》。

2.相关规范：《公路桥涵设计通用规范》、《公路钢筋混凝土及预应力混凝土桥涵设计规范》、《公路桥涵施工技术规范》、《公路施工手册：桥涵》。
