锚具（Anchorage）

一、简介

锚具是安装在预应力筋端部且可以在预应力筋的张拉过程中始终对预应力筋保持锚固状态的锚固工具。

三、图片

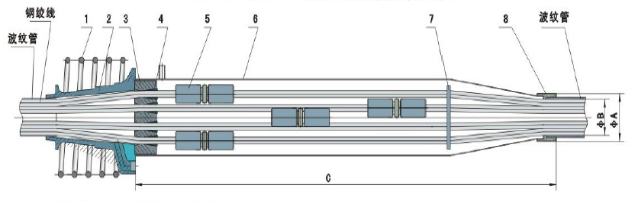

                   锚具示意图

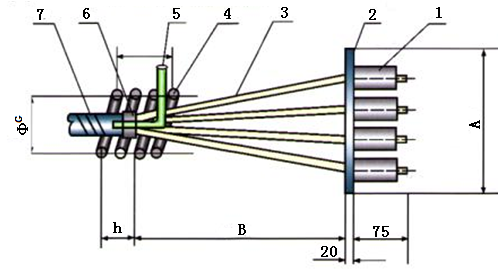

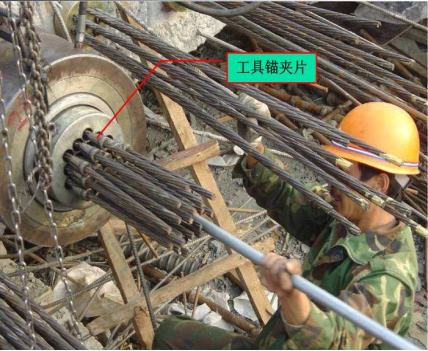

                  锚具张拉示意图

四、锚具的种类

1.精轧螺纹钢锚具（JLM型）

            精轧螺纹钢锚具

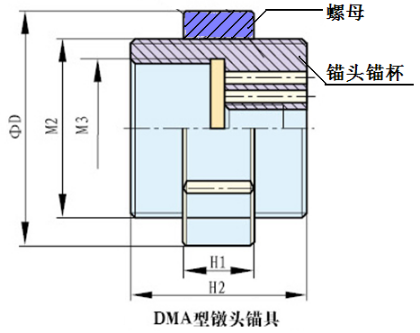

2.镦头锚具（DM型）

用于镦头后张拉高强钢丝的墩头锚。

                   墩头锚

3.夹片式锚具（YJM）

用于张拉预应力钢绞线的夹片式锚具（YJM），规格型号表示为：YJM15-N（YM15-N）或YJM13-N（YM13-N)；此类型锚具具有良好的自锚性能。张拉一般采用穿心式千斤顶。

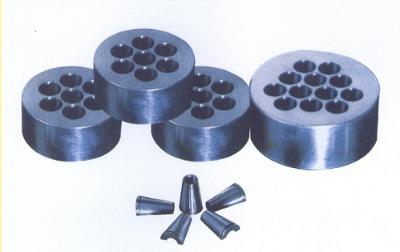

                  夹片式锚具

4.钢制锥形锚具（GZM）

用于张拉高强钢丝的钢制锥形锚（GZM）

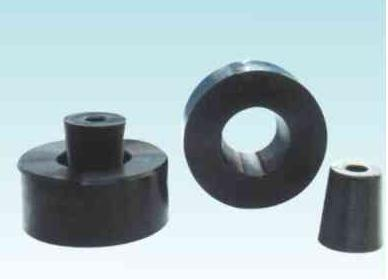

                锥形锚具

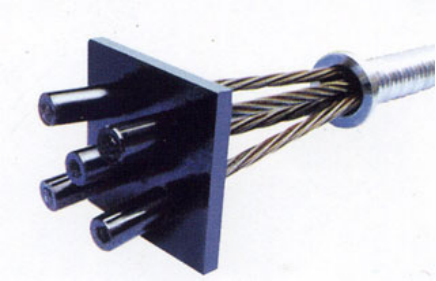

5.固定端挤压锚具（JYM型）

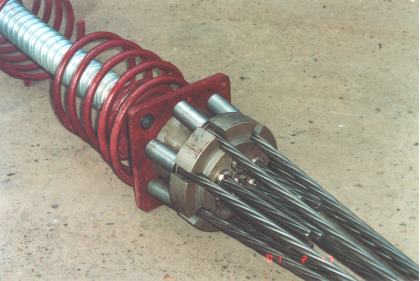

（固定端锚具）规格型号表示为：JYM15-N(YMP15-N)或JYM13-N(YMP13-N)；适用于构件端部设计应力大或端部空间受到限制的情况，它使用挤压机将挤压套压结在钢绞线上的一种握裹式锚具，它预埋在混凝土内，按需要排布，混凝土凝固到设计强度后，在进行张拉。

6.连接器

预应力钢筋之间的连接用连接器。

                                  单根连接器

                   多根连接器
