盘扣式脚手架  Disk lock steel tubular scaffold

一、简介：

承插型盘扣式钢管脚手架根据使用用途可分为支撑脚手架和作业脚手架。立杆之间采用外套管或内插管连接，水平杆和斜杆采用杆端扣接头卡入连接盘，用楔形插销连接，能承受相应的荷载，并具有作业安全和防护功能的结构架体，简称脚手架。

1.基座 base collar 焊接有连接盘和连接套管，底部插入可调底座，顶部可插接立杆的竖 向杆件。

2.立杆杆 standard 焊接有连接盘和连接套管的承插型钢管脚手架的竖向杆件。

3.水平杆 ledger两端焊接有扣接头，可与立杆上的连接盘扣接的水平杆件。

4.斜杆diagonal brace两端装配有扣接头，可与立杆上的连接盘扣接的斜向杆件。

5.可调底座base jack插入立杆底端可调节高度的底座。

6.可调托撑head jack插入立杆顶端可调节高度的托撑。

7.连接盘connecting plate 焊接于立杆上可扣接 8 个方向扣接头的八边形或圆环形 8 孔板。

8.连接套管standard connect collar固定于立杆一端，用于立杆竖向接长的外套管或内插管。

9.立杆连接件standard connect pin将立杆与立杆连接套管固定、防拔脱的专用零件。

10.盘扣节点ring plate-wedge node脚手架立杆上的连接盘与水平杆和斜杆端上的扣接头用插销组合的连接

11.扣接头wedge head位于水平杆或斜杆杆件端头与立杆上的连接盘快速扣接的零件。

12.插销wedge装配在扣接头内，用于固定扣接头与连接盘的专用楔形零件。

13.挂扣式钢梯stair挂扣在脚手架水平杆上供施工人员上下通行的爬梯。

14.三脚架side bracket与立杆上连接盘扣接的侧边悬挑三角形桁架。

15.钢脚手版steel deck挂在脚手架上用于提供操作面的钢制脚手板。

16.连墙件anchoring将脚手架与建筑物连接的构件。

17.双槽托梁double channel steel beam 两端搁置在立杆连接盘上或可调托撑上的专用横梁，用于实现梁、板 共支作用的构件。

二、图片

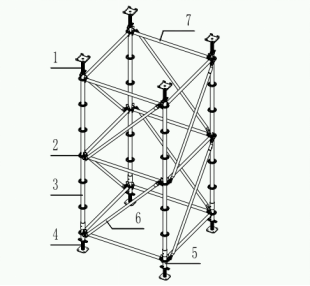

图1 承插型盘扣式脚手架示意图

1－可调托撑；2－盘扣节点；3－立杆；4－可调底座；5－基座；6－竖向斜杆；7-水平杆

图2 承插型盘扣式脚手架实物照片

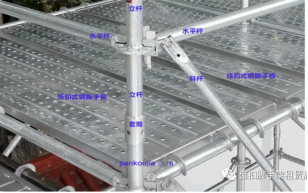

      图3斜杆与立杆及组件                                      图4盘扣节点构造

三、承插型盘扣式支撑脚手架安装与拆除规定

1.支撑架立杆搭设位置应按专项施工方案放线确定。

2.支撑架搭设应根据立杆放置可调底座，应按先立杆后水平杆再斜杆 的顺序搭设，形成基本的架体单元，应以此扩展搭设成整体脚手架体系。

3.可调底座和土层基础上垫板应水平放置在定位线上，应保持水平。 垫板应平整、无翘曲，不得采用已开裂木垫板。

4.在多层楼板上连续设置支撑架时，上下层支撑立杆宜在同一轴线上。

5.支撑架搭设完成后应对架体进行验收，并应确认符合专项施工方案要 求后再进入下道工序施工。

6.可调底座和可调托撑安装完成后，立杆外表面应与可调螺母吻合， 立杆外径与螺母台阶内径差不应大于 2mm。

7.水平杆及斜杆插销安装完成后，应采用锤击方法抽查插销，连续下 沉量不应大于 3mm。

8.当架体吊装时，立杆间连接应增设立杆连接件。

9.架体搭设与拆除过程中，可调底座、可调托撑、基座等小型构件宜 采用人工传递。吊装作业应由专人指挥信号，不得碰撞架体。

10.脚手架搭设完成后，立杆的垂直偏差不应大于支撑架总高度的 1/500，且不得大于 50mm。

11.拆除作业应按先装后拆、后装先拆的原则进行，应从顶层开始、逐 层向下进行，不得上下同时作业，不应抛掷。

12.当分段或分立面拆除时，应确定分界处的技术处理方案，分段后架体应稳定。

四、承插型盘扣式作业脚手架安装与拆除规定

1.作业架立杆应定位准确，并应配合施工进度搭设，双排外作业架一 次搭设高度不应超过最上层连墙件两步，且自由高度不应大于 4m。

2.双排外作业架连墙件应随脚手架高度上升同步在规定位置处设置， 不得滞后安装和任意拆除。

3.作业层设置应符合下列规定：

（1）应满铺脚手板；

（2）双排外作业架外侧应设挡脚板和防护栏杆，防护栏杆可在每层作业 面立杆的 0.5 m 和 1.0m 的连接盘处布置两道水平杆，并应在外侧满挂密目 安全网；

（3）作业层与主体结构间的空隙应设置水平防护网；

（4）当采用钢脚手板时，钢脚手板的挂钩应稳固扣在水平杆上，挂钩应 处于锁住状态。

4.加固件、斜杆应与作业架同步搭设。当加固件、斜撑采用扣件钢管 时，应符合现行行业标准《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130 的有关规定。

5.作业架顶层的外侧防护栏杆高出顶层作业层的高度不应小于 1500mm。

6.当立杆处于受拉状态时，立杆的套管连接接长部位应采用螺栓连接。

7.作业架应分段搭设、分段使用，应经验收合格后方可使用。

8.作业架应经单位工程负责人确认并签署拆除许可令后，方可拆除。

9.当作业架拆除时，应划出安全区，应设置警戒标志，并应派专人看 管。

10.拆除前应清理脚手架上的器具、多余的材料和杂物。

11.作业架拆除应按先装后拆、后装先拆的原则进行，不应上下同时作 业。双排外脚手架连墙件应随脚手架逐层拆除，分段拆除的高度差不应大 于两步。如因作业条件限制，当出现高度差大于两步时，应增设连墙件加固。

12.拆除至地面的脚手架及构配件应及时检查、维修及保养，并应按品种、规格分类存放。

承插型盘扣式钢管脚手架施工工艺 视频网址：

https://www.bilibili.com/video/BV1Uu4y1z7p7?t=49.3
