框架柱（Frame Column）

一、简介

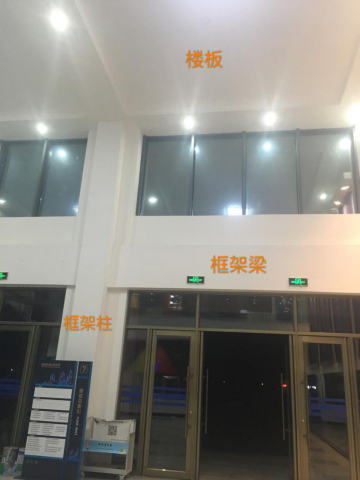

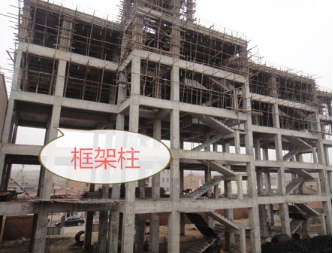

梁、柱通过刚性节点连接组成的结构单元称为框架，全部荷载均由框架承受的结构体系为框架结构体系，其中的柱称之为框架柱。

二、作用

承受梁、板传来的荷载，并将荷载传给基础，是主要的竖向承重结构。

三、构造要求

1．常用截面形式：正方形、矩形和圆形，也可设计成其它截面形式。

2．截面尺寸

矩形柱截面的边长：抗震设计时，四级或不超过2层时不宜小于300mm；一二、三级且超过2层时不宜小于400mm；非抗震设计时，不宜小于250mm；圆形柱截面直径：非抗震和四级或不超过2层时不宜小于350mm；一、二、三级且超过2层时不宜小于450mm。柱的剪跨比宜大于2，以避免形成短柱；柱截面高宽比不宜大于3。

3．轴压比的限制

轴压比的增大会减小柱的延性，抗震设计时，为确保柱的延性，需限制柱的轴压比。

4．柱纵向钢筋

抗震设计时，柱的纵筋宜对称配置，柱中全部钢筋的配筋率不应相关规定。同时柱截面每一侧配筋率不小于0.2%。抗震设计时，不应大于5%，非抗震设计时，不宜大于5%，不应大于6%。截面尺寸大于400mm的柱，一、二、三级抗震设计时其纵向钢筋的间距不宜大于200mm；抗震等级为四级和非抗震设计时，柱纵向钢筋的间距不宜大于300mm；柱纵向钢筋净距均不应小于50mm。

5．柱的箍筋

抗震设计时，柱中箍筋的作用除了承担剪力、防止受压钢筋压屈外，箍筋对塑性铰区混凝土的约束作用，是影响柱延性的主要因素之一。长柱的塑性铰一般出现在柱的两端，在柱端设置箍筋加密区，通过箍筋对混凝土的约束作用来增加柱的延性。

柱端塑性铰区的箍筋应加密范围应按下列规定采用：底层柱的上端和其他层各柱的两端，取矩形截面长边尺寸、柱净高的1/6和500mm三者的最大值；底层柱根部以上柱净高的1/3范围内，底层柱刚性地面上下各500mm；

柱箍筋加密区的箍筋除满足强剪弱弯的要求外，还通过规定的最小配箍特征值计算体积配箍率，来应满足对混凝土约束的要求。

四、柱平法施工图

柱平法施工图列表注写方式

五、相关课程及规范

相关课程：《房屋建筑学》、《土木工程力学》、《混凝土结构基本原理》、《混凝土结构设计》

相关规范：《混凝土结构设计标准》、《建筑结构荷载规范》、《建筑抗震设计标准》、《高层建筑混凝土结构技术规程》
