楼板（Floor）

一、简介

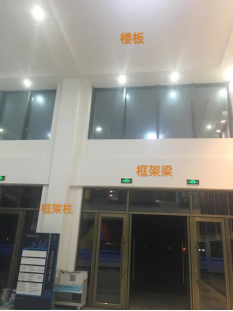

楼板是一种分隔承重构件，它将房屋垂直方向分隔为若干层，并把楼板自重及竖向荷载通过墙体、梁或柱传给基础。

二、作用

1．楼层中的楼板主要是承受水平面内的竖向荷载。

2．楼板能在高度方向将建筑物分隔为若干层。

3．楼板是墙、柱水平方向的支撑及联系杆件，保持墙柱的稳定性，并能承受水平方向传来的荷载，并把这些荷载传给墙、柱，再由墙、柱传给基础。

4．具有保温、隔热作用，即围护功能。

5．具有隔声作用，以保持上下层互不干扰。

6．具有防火、防水、防潮等功能。

三、分类

按所用材料的不同分为木楼板、砖拱楼板、钢筋混凝土楼板、钢衬板楼板。其中钢筋混凝土楼板应用最为广泛。钢筋混凝土楼板采用混凝土与钢筋共同制作。这种楼板坚固，耐久，刚度大，强度高，防火性能好，当前应用比较普遍。按施工方法可以分为现浇钢筋混凝土楼板和装配式钢筋混凝土楼板两大类。

1．现浇钢筋混凝土楼板

其楼板整体性、耐久性、抗震性好，刚度大，能适应各种形状的建筑平面，设备留洞或设置预埋件都较方便，但模板消耗量大，施工周期长。按照结构形式不同又可分为如下几种现浇楼板：

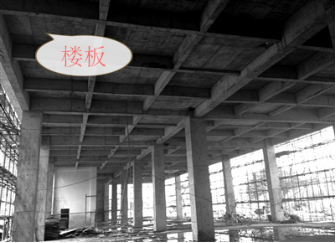

钢筋混凝土肋型楼板：它由主板、次梁和主梁组成，是现浇式楼板中最常见的一种形式。主梁由柱和墙来支撑。所有的板、肋、主梁和柱都是在支模以后，整体现浇而成。其一般跨度为1.7-2.7m，厚度为60-80 mm。

无梁楼板：其为等厚的平板直接支撑在带有柱帽的柱上，不设主梁和次梁。它的构造有利于采光和通风，便于安装管道和布置电线，在同样的净空条件下，可减小建筑物的高度。其缺点是刚度小，不利于承受大的集中荷载。

板式楼板：是将楼板现浇成一块平板（不设置梁），并直接支承在墙上的楼板。它是最简单的一种形式，适用于平面尺寸较小的房间（如混合结构住宅中的厨房和卫生间）以及公共建筑的走廊。板式楼板按周边支承情况及板平面长短边边长的比值，分为单向板、双向板、悬挑板等。

2．预制钢筋混凝土楼板

采用此类楼板是将楼板分为梁、板若干构件，在预制厂或施工现场预先制作好，然后进行安装。它的优点是可以节省模板，改善制作时的劳动条件，加快施工进度；但整体性较差，并需要一定的起重安装设备。随着建筑工业化提高，特别是大量采用预应力混凝土工艺，其应用将越来越广泛按照其构造可分为如下几种：

实心平板：实心平板制作简单，节约模板，适用于跨度较小的部位，如走廊板、平台板等。

槽形板：它是一种梁板结合的构件，由面板和纵肋构成。作用在槽形板上的荷载，由面板传给纵肋，再由纵肋传到板两端的墙或梁上。为了增加槽形板的刚度，需在两纵肋之间增加横肋，在板的两端以端肋封闭。

空心板：它上下表面平整，隔音和隔热效果好，大量应用于民用建筑的楼盖和屋盖中。按其孔的形状有方孔、椭圆孔和圆孔等。

四、板平法施工图

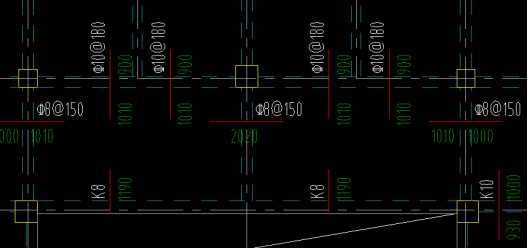

板平法施工图平面注写方式

五、相关课程及规范

相关课程：《房屋建筑学》、《土木工程力学》、《混凝土结构基本原理》

相关规范：《混凝土结构设计标准》、《建筑结构荷载规范》
