管桁结构（Tubular Truss Structure）

一、简介

管桁架，是指用管杆件在端部相互连接而组成的格子式结构。桁架是指由杆件在端部相互连接而组成的格子式结构，管桁架即是指结构中的杆件均为管杆件。

二、结构特点

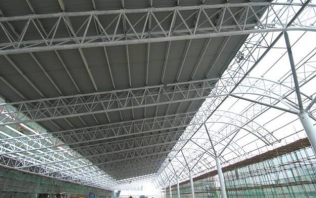

管桁结构是目前工程中广泛应用的结构体系之一，近几年来，它以简洁、流畅、美观的视觉效果，出现在门厅、飞机场、体育馆、会展中心等场所。

与网架结构相比，管桁架结构省去下弦纵向杆件和网架的球节点，可满足各种不同建筑形式的要求，尤其是构筑圆拱和任意曲线形状结构比网架结构更有优势。其各向稳定性相同，节省材料用量。钢管桁架结构是在网架结构的基础上发展起来的，与网架结构相比具有其独特的优越性和实用性，结构用钢量也较经济。与传统的开口截面（H型钢和工字钢）钢桁架相比，管桁架结构截面材料绕中和轴较均匀分布，使截面同时具有良好的抗压和抗弯扭承载能力及较大刚度，不用节点板，构造简单。最重要的是管桁结构外形美观，便于造型有一定装饰效果。管桁架结构整体性能好，扭转刚度大且外表美观，制作、安装、翻身、起吊都比较容易；由冷弯薄壁型钢制作的钢管屋架，具有结构轻、刚度好、节省钢材，并能充分发挥材料强度等优点，尤其是在由长细比控制的压杆及支撑系统中采用更为经济。目前采用这种结构的建筑物基本属于公共建筑。该结构具有造型美观（可建成平板形、圆拱形、任意曲线形）、制作安装方便、结构稳定性好、屋盖刚度大、经济效果好等特点。

三、相关课程及规范

1.相关课程：《土木工程力学》、《土木工程材料》、《建筑结构设计（含抗震）》、《钢结构设计》。

2.本工程采用同济大学编制的《空间钢结构系统CAD》3D3S9.0，进行内力计算及杆件、节点验算。

3.本工程规范规程：《建筑制图标准》、《建筑结构制图标准》、《建筑结构设计术语和符号标准》、《建筑结构可靠度设计统一标准》、《建筑结构荷载规范》、《钢结构设计规范》、《冷弯薄壁型钢结构技术规范》、《钢结构焊接规范》、《混凝土结构设计标准》、《钢结构工程施工质量验收规范》、《采光顶与金属屋面技术规程》、《玻璃幕墙工程技术规范》、《焊缝符号表示法》、《建筑抗震设计标准》。
