支撑(Brace)

一、简介

为保证建筑结构整体稳定、提高侧向刚度和传递纵向水平力而在相邻两柱之间设置的连系杆件，即为支撑。

二、设计要点

1.柱间支撑的作用

⑴组成坚强的纵向构架，保证厂房的纵向刚度；

⑵承受厂房端部山墙的风荷载、吊车纵向水平荷载及温度应力等，在地震区尚应承受纵向地震力，并传至基础；

⑶可做为框架柱在框架平面外的支点，减小柱在框架平面外的计算长度。

2.柱间支撑的布置原则

柱间支撑有两部分组成：在吊车梁以上的部分称为上层柱间支撑，在吊车梁以下的部分称为下层柱间支撑。 下层柱间支撑一般宜布置在厂房温度区段的中部，两道下层柱间支撑的间距不应超过72m。 当在短而高的厂房中或采用压型钢板等在厂房纵向有一定变形能力的维护材料时，下层柱间支撑亦可布置在厂房的两端。上层柱间支撑应布置在厂房温度区段的两端及有下层柱间支撑的柱间。每列柱顶均要布置刚性系杆。

3.柱间支撑的形式和计算

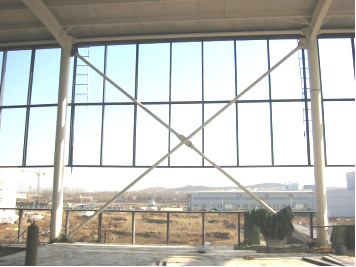

柱间支撑的形式：单层十字形，人字形，K形，Y形，八字形，V形，单斜杆形，门形，L形，刚架形，双层十字形。

柱间支撑在柱侧面的位置：上层柱间支撑一般设置为单片布置在柱的轴线上；如果上柱

设有人孔或截面高度过大,亦应采用双片。下层柱间支撑一般设置为单片分别与吊车肢和屋盖肢相连，双片支撑之间以缀条相连。

柱间支撑的计算：上层柱间支撑主要承受屋架上、下弦横向支撑传来的纵向风力，有时还承担作用于厂房纵向的其他水平荷载。下层柱间支撑主要承受山墙传来的纵向风载荷吊车的纵向水平荷载。上层柱间支撑计算时，支撑腹杆按拉杆计算。下层柱间支撑计算时，支撑腹杆常按拉杆计算，当吊车较大时，应按压杆设计。

柱间支撑的构造：柱间支撑采用角钢时，其截面不宜小于L75X6；采用槽钢时，不宜小于12。双片支撑之间的缀条常采用单角钢，以控制其长细比不超过200，且不小于L50X5为宜。

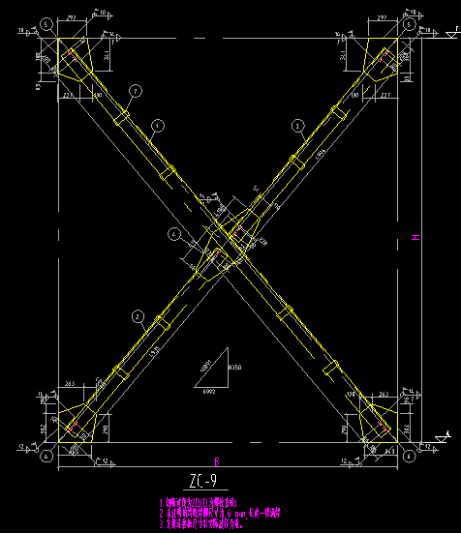

实训中心柱间支撑设计详图
