扣件式钢管脚手架（Steel Tubular Scaffold with Couplers）

一、简介

扣件式钢管脚手架是为各类工程施工而搭设的工作平台或作业通道。

二、扣件式钢管脚手架的组成

扣件式钢管脚手架由钢管杆件、扣件、底座、脚手板、连接件、安全网等组成。

1.钢管杆件

脚手架钢管宜采用Φ48.3×3.6钢管。每根钢管的最大质量不应大于25.8kg；最大长度：双排横向水平杆2.2m，其他杆6.5m。

2.扣件

扣件用于连接两根钢管。

直角扣件（十字扣）：用于两根呈垂直交叉钢管的连接。

旋转扣件（回旋扣）：用于两根呈任意角度交叉钢管的连接。

对接扣件（筒扣、一字扣）：用于两根钢管对接连接。

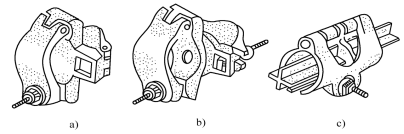

a）直角扣件   b）旋转扣件    c）对接扣件

扣件的类型

3.底座

扣件式钢管脚手架的底座用于承受脚手架立杆传递下来的荷载，用可缎铸铁制造的标准底座的构造。底座亦可用厚8mm、边长150mm的钢板作底板，外径60mm，壁厚3.5mm、长150mm的钢管做套管焊接而成。

a)内插式底座                            b)外套式底座

底 座

4.脚手板

脚手板可采用钢、木、竹材料制作，每块重量不宜大于30kg。

钢脚手板

5.连接件

又称固定件、附墙件、连接点、拉撑点、附墙点、连墙杆等。连接有软连接与硬连接之分。

软连接是用8号或10号镀锌铁丝将脚手架与建筑物结构连接起来，软连接的脚手架在受到荷载后有一定程度的晃动，其可靠性较硬连接差，故规定24m以上采用硬拉结，24m以下宜采用软硬结合拉结。

硬连接是用钢管、杆件等将脚手架与建筑物结构连接起来，安全可靠，已为全国各地所采用。

连墻件

五、双排脚手架常用的设计尺寸

常用的密目式安全网全封闭双排脚手架的设计尺寸

六、钢管扣件式脚手架的搭设要求

1.应注意地基平整坚实，设置底座和垫板，并有可靠的排水设施，防止积水浸泡地基。

2.立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接。立杆的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相邻接头不应设置在同步内，同步内隔一根立杆的两个相邻接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3.

3.纵向水平杆应设置在立杆内侧，单根杆长度不应小于3跨。

4.两根相邻纵向水平杆的接头不应设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向的错开距离不应小于500mm，各接头中心至最近主节点的距离不应大于纵距的1/3。

5.当使用冲压钢脚手板、木脚手板、竹串片脚手板时，双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上；当使用竹笆脚手板时，双排脚手架的横向水平杆两端，应用直角扣件固定在立杆上。

6.主节点处必须设置一根横向水平杆，用直角扣件扣接且严谨拆除。

7.双排脚手架应设置剪刀撑与横向斜撑，单排脚手架应设置剪刀撑。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。

8.作业层脚手板应铺满、铺稳、铺实。冲压钢脚手板、木脚手板、竹串片脚手板等，应设置在三根横向水平杆上。
