微机控制电液伺服压力试验机

（Electronic Universal Testing Machine）

一、简介：

YAW-600微机控制电液伺服压力试验机主要用于多种材料的抗压强度试验，例如：水泥、混凝土、各种建筑用砖、橡胶垫、混凝土构件、金属构件等的抗压强度试验。本机采用液压加荷、电子测力；具有数字显示试验力及加荷速度，最大试验力保持等功能。适用于冶金、建材、航空、航天、科研等研究领域。

二、主要用途：

电子万能试验机主要用于金属、非金属材料的拉伸、压缩、弯曲、剪切、撕裂等力学性能的测试和分析研究，可根据GB、ISO、JIS、ASTM、DIN及用户提供的多种标准进行试验和数据处理，是科研院所、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。
  三、 性能特点：
  1. 主机
   （1）主机采用台式框架结构，外形美观大方，可放于工作台之上，便于操作；
   （2）采用进口高精度滚珠丝杠，传动高效平稳；
   （3）采用进口高精度轮辐式负荷传感器，测量精度高，稳定性好；
   （4）传动部分采用圆弧齿同步带传动，传动过程中双向无间隙；
   （5）采用进口交流伺服电机及驱动系统，确保传动平稳，力矩稳定，具有过流、过压、过载等保护装置，调速比可大1:100000；
   （6）夹具经特殊设计，夹持牢固，操作方便，无钳口滑移现象；
   （7） 特殊工艺保证试验机同轴度，很好的消除了不规则试样对传感器的影响。
 2.控制系统
 全数字闭环测控系统具有许多先进的特性和技术创新：
   （1） 实现了试验力、试样变形、横梁位移和试验进程的四种闭环控制；
   （2）数据采集系统由4路高精准32位A/D转换通道组成。最高分辨率达1/300000，全程不分档；
   （3）选用BB、AD、Xilinx等原装名牌集成器件，全数字化设计；
   （4）符合PCI总线标准，微机自动识别和安装，做到“即插即测”；
   （5）电子测量系统无电位器等模拟元件，保证互换性，方便维修更换。

四、技术指标：

    1. 最大试验力：600 kN；

    2.试验力测量范围：24 kN -600 kN；

    3.试验力示值精度： ±1%；

    4.活塞空载最大移动速度：80mm/min；

    5.最大压缩空间：500 mm；

    6.压盘尺寸：204×204 mm ；

YAW-600微机控制电液伺服压力试验机主要用于多种材料的抗压强度试验，例如：水泥、混凝土、各种建筑用砖、橡胶垫、混凝土构件、金属构件等的抗压强度试验。本机采用液压加荷、电子测力；具有数字显示试验力及加荷速度，最大试验力保持等功能。适用于冶金、建材、航空、航天、科研等研究领域。

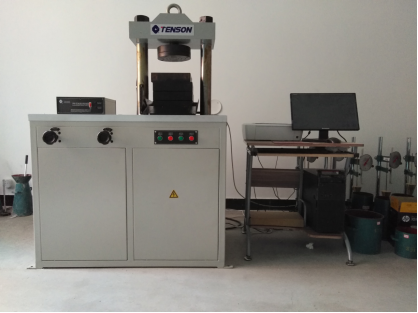

五、图片：
