一、雨水收水口(Rainwater Intake)

   二、简介

雨水口指的是管道排水系统汇集地表水的设施。在雨水管渠或合流管渠上收集雨水的构筑物，由进水箅、井身及支管等组成。雨水口既是城市排水管系汇集雨水径流的瓶颈，又是城市非点源污染物进入水环境的首要通道。主要有平篦式、立篦式、联合式三类。平篦式水流通畅，但暴雨时易被树枝等杂物堵塞，影响收水能力。立篦式不易堵塞，边沟需保持一定水深，但有的城镇因逐年维修道路，由于路面加高，使立篦断面减小，影响收水能力。

三、图片

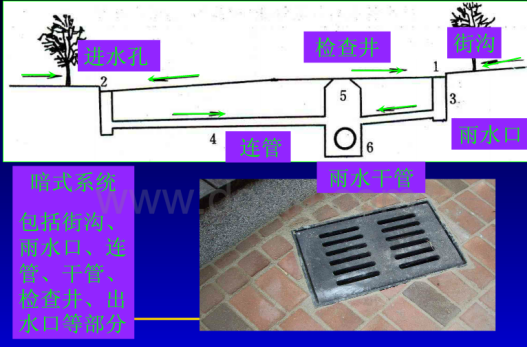

雨水口剖面图

四、设计要求

在城市排水管网设计中，雨污排水管网是分离的。生活污水通过专用污水管道被送到污水处理厂，而雨水口则只负责雨水收集防洪防涝排放。因为任何城市的雨水通道都不与污水处理厂相通，否则一遇下雨，成千上万吨雨水会使污水处理厂的运行瘫痪。一般，排污井盖上一般标有字母“W”，排雨井盖则标“Y”。

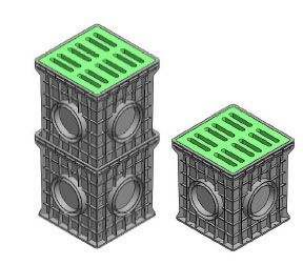

施工图

五、设置原则

1.道路汇水点、人行横道上游、沿街单位出入口上游、靠地面径流的街坊或庭院的出水口等处均应设置雨水口。道路低洼和易积水地段应根据需要适当增加雨水口。

2.雨水口型式有平箅式、立式和联合式等。

平箅式雨水口有缘石平箅式和地面平箅式。缘石平箅式雨水口适用于有缘石的道路。地面平箅式适用于无缘石的路面、广场、地面低洼聚水处等。

立式雨水口有立孔式和立箅式，适用于有缘石的道路。其中立孔式适用于箅隙容易被杂物堵塞的地方。

联合式雨水口是平箅与立式的综合形式，适用于路面较宽、有缘石、径流量较集中且有杂物处。

3.雨水口的泄水能力，平箅式雨水口约为20L/s，联合式雨水口约为30L/s。大雨时易被杂物堵塞的雨水口泄水能力应乘以0.5～0.7的系数。多箅式雨水口、立式雨水口的泄水能力经计算确定。

4.平箅式雨水口的箅面应低于附近路面3～5cm，并使周围路面坡向雨水口。立式雨水口进水孔底面应比附近路面略低。雨水口井的深度宜小于或等于1m。冰冻地区应对雨水井及其基础采取防冻措施。在泥沙量较大的地区，可根据需要设沉泥槽。

5.雨水口连接管最小管径为200mm。连接管坡度应大于或等于1%，长度小于或等于25m，覆土厚度大于或等于0.7m。必要时雨水口可以串联。串联的雨水口不宜超过三个，并应加大出口连接管管径。雨水口连接管的管基与雨水管道基础做法相同。

6.雨水口的间距宜为25～50m，其位置应与检查井的位置协调，连接管与干管的夹角宜接近90°；斜交时连接管应布置成与干管的水流顺向。

7.平面交叉口应按竖向设计布设雨水口，并应采取措施防止路段的雨水流入交叉口。
