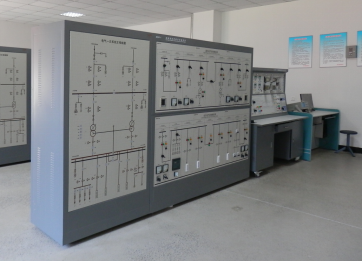

EGP-I供配电技术综合实验系统

一、简介

“EGP-I供配电技术综合实验系统”是根据相关课程实验教学的需求，结合工业实际应用和发展而研发的综合型实验装置。

二、适用范围

本装置适用于电力、电气类各专业相关课程的实验教学，也可作为学生毕业设计和教师科研项目的硬件开发平台，专业技术人员上岗培训平台。

三、可做实验项目

1.供配电常用继电器特性实验

2.供配电系统继电保护实验

3.供配电系统的二次回路与自动装置实验

4.供配电系统的微机监控实验

5.PLC在供配电保护控制中的应用实验

6.模拟供配电所送电和停电操作实验

7.遥测、遥控、遥信实验

四、主要参数

1.输入电压：三相四线制380V±10% 50Hz

2.环境温度:-5℃～+40℃

3.相对湿度:＜85%（25℃）

4.海拔＜4000m

5.装置容量：＜3kVA

五、操作要点

1.实验时，人体不可接触带电线路。

2.接线或拆线都必须在切断电源的情况下进行。

3.学生独立完成接线或改接线路后必须经指导老师检查和允许，并使组内其他同学注意后方可接通电源。实验中如发生事故，应立即切断电源，断开实验台上的漏电保护器，经查清问题和妥善处理故障后，才能继续进行实验。

4.通电前应先检查是否有短路回路存在，以免损坏仪表或电源。

5.实验室总电源或实验台控制屏上的电源应由实验指导老师来控制，其他人员只能经指导老师允许后方可操作，不得自行合闸。

6.实验操作时，要做到快速、准确，不要让实验线路长时间工作在短路状态。
