NGT-PGK03过程控制系统

一、简介

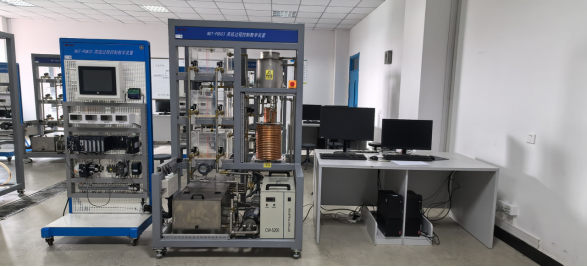

NGT-PGK03过程控制系统由过程控制培训系统及相应控制对象组成。系统上配备了一个真彩触摸屏，一个PAC，该触摸屏具有以太网接口和总线接口，并具有控制功能，PAC与以太网之间通过以太网进行连接通信。控制对象由模拟现场水塔的透明水箱、工业级仪表、各种阀门、显示仪和执行器等部件组成。本装置集合多种控制方式，再现实际工业现场使用的控制手段，能够对流量、液位、温度等进行实时控制，并提供用户更友好的二次开发接口。

二、结构特点

本实验装置由被控对象和控制仪表两部分组成。系统动力支路分两路：一路由三（380V交流）磁力驱动泵、比例阀、直流电磁阀、涡轮流量计及电动电磁阀，手动调节阀组成；另一路由西门子变频器、三相磁力驱动泵（220V变频）、涡轮流量计及电动电磁阀，手动调节阀组成。

三、适用范围

1.实验教学

2.相关专业学生的课程设计、实习实训

3.毕业设计

4.专业教师课题研究的参考

四、可做实验项目：

项目一 过控特性实验

1.1 水箱单容特性实验

1.2 水箱双容特性实验

1.3 比例阀流量特性实验

1.4 变频器流量特性实验

1.5 温度特性实验

1.6 压力特性实验

项目二 单回路控制实验

2.1 液位位式控制实验

2.2 比例阀支路单回路液位控制实验

2.3 变频器支路单回路液位控制实验

2.4 比例阀支路流量特性实验

2.5 变频器支路流量特性实验

2.6双容水箱液位控制实验

2.7 锅炉内胆温度控制实验

2.8 三容液位控制实验

2.8 温度流量串级控制实验

项目三 串级控制实验

3.1 双容串级控制实验

3.2 温度流量串级控制实验

3.3 三闭环三容液位串级控制实验

3.4温度与温度串级控制实验

五、系统特点

“NGT-PGK03型高级过程控制系统实验装置”是基于工业过程的物理模拟对象，它集自动化仪表技术，计算机技术，通讯技术，自动控制技术为一体的多功能实验装置，该装置是本企业根据自动化及其它相关专业教学的特点，吸收了国内外同类实验装置的特点和长处，经过精心设计，多次实验和反复论证，推出了一套全新的实验装置，该系统包括流量、温度、液位、压力等热工参数，可实现系统参数辨识，单回路控制，串级控制，前馈—反馈控制，比值控制，解耦控制等多种控制形式。该实验装置既可作为本科过程控制课程的实验装置，也可为研究生及科研人员对复杂控制系统、先进控制系统的研究提供物理模拟对象和实验手段。

六、操作要点

1. 使用时注意直流电源的220V电源进口处，一定不要用手触摸，每次上电之前查看是否脱落，以防触电！

2. 在本系统中，所有的实验模块输入都采用外正内负（外部共正，给PLC提供负电源）的接线方法，输出模块都采用外负内正的接线方法；所有的控制对象输入、输出都采用外负内正的接线方法。如有接错，会损坏PAC模块或设备上传感器等元器件。

3. 在确认接线正确的情况下接通电源。

4. 请使用额定电压，以防发生意外事故。

5. 必须使用带有接地端子的多功能插座, 确认主要插座的接地端子有没有漏电
