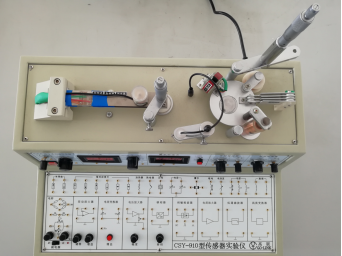

传感器特性实验仪（Sensor Characteristic Tester）

一、简介

实验仪主要由四部分组成：传感器安装台、显示与激励源、传感器符号及引线单元、处理电路单元。实验仪配上一台双线（双踪）通用示波器可做几十种实验。

二、主要技术参数

传感器：

1.差动变压器

量程：≧5mm 直流电阻：5-10由一个初级、二个次级线圈绕制而成的透明空心线圈，铁芯为软磁铁氧体。

2.霍尔式传感器

量程：±≧2mm 直流电阻：激励源端口800-1.5K；输出端口 300-500。

3.电容式传感器

量程：±≧2mm 由两组定片和一组动片组成的差动面积式电容。

三、实验原理

根据霍尔效应（见实验11实验原理），霍尔电势

或  （）

可见，霍尔电势与磁感强度的大小成正比。

四、实验内容

本实验所用的霍尔传感器，由两个产生梯度磁场的环形磁钢和位于梯度磁场中的霍尔元件组成的。当霍尔元件在梯度磁场中上、下移动时，霍尔元件在磁场中的位置与磁感强度有对应关系，而霍尔电势与磁感强度的大小成正比，所以测得霍尔电势的改变量便可获知霍尔元件的静位移。

实验中，将一个圆盘（或称为称重平台）和霍尔元件相连，这样就把霍尔元件的静位移和圆盘的位移对应起来。再通过转动螺旋测微头，使测微头上下移动，带动圆盘上下移动，从而使霍尔元件在梯度磁场中上下移动。上下移动的位移量可通过测微头读出，霍尔电势U_H可通过电压表读出。

这样，就可通过霍尔元件在梯度磁场中的运动，来进行位移量的测量。
