底部双向配筋板

(Bottom bidirectional reinforcing plate)

一、简介

在建筑结构中，平面尺寸较大而厚度较小的构件，称为板。板通常是水平设置，主要承受垂直于板面的各种荷载，属于以受弯为主的构件。分为有梁板楼盖和无梁板楼盖。

板示意图

二、有梁楼盖平法施工图表示方法（底部双向配筋）

板平面注写主要包括板块集中标注、板支座原位标注。

1、板块集中标注的内容：板块编号，板厚，上部贯通纵筋，下部纵筋，以及当板面标高不同时的标高高差。

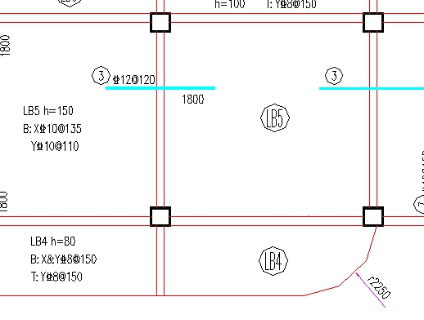

【例】有一块板块注写为：LB5  h=150

B：X C10@135；YC10@110

表示5号楼面板，板厚150mm，板下部配置的纵筋X向为C10@120，Y向为C 10@110；板上部未配置贯通纵筋。

示意

2、板支座原位标注的内容：板支座上部非贯通纵筋和悬挑板上部受力钢筋。

板支座原位标注（底部双向配筋）

三、无梁楼盖平法施工图表示方法（底部双向配筋）

板平面注写主要有板带集中标注、板带支座原位标注两部分内容。

1、板带集中标注内容：板带编号，板带厚及板带宽和贯通纵筋。

板带编号

注：（1）、跨数按柱网轴线计算（两相邻柱轴线之间为一跨）。

  （2）、（XXA）为一端有悬挑，（XXB）为两端有悬挑，悬挑不计入跨数。

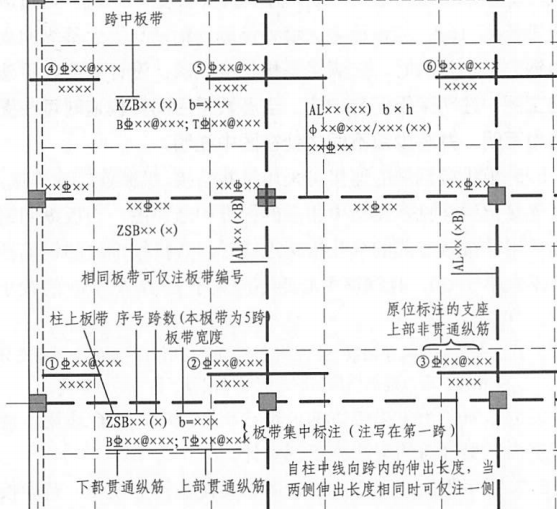

【例】设有一板带注写为：ZSB2（5A）  h=300  b=3000

B=C 16@100；TC 18@200

    系表示2号柱上板带，有5跨且一端有悬挑；板带厚300，宽3000；板带配置贯通纵筋下部为C 16@100，上部为C 18@200。

        示意

  2、板带支座原位标注内容： 板支座上部非贯通纵筋。

          无梁楼盖平法施工图示例
