负弯矩钢筋

（Negative bending moment steel bar）

一、简介

在钢筋混凝土结构设计中，用来抵抗负弯矩的钢筋叫做负弯矩钢筋。

上部非贯通纵筋                         悬挑板

二、标注示例（负弯矩钢筋）

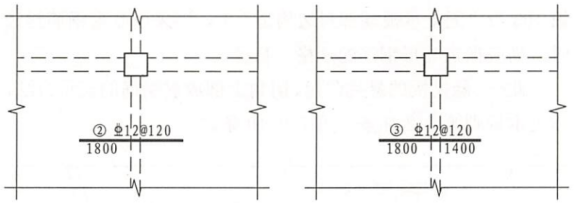

（a）板支座上部非贯通筋对称伸出（b）板支座上部非贯通筋非对称伸出

（c）角部加强筋                 （d）悬挑板阳角放射筋Ces

三、有梁板和屋面板钢筋构造要求

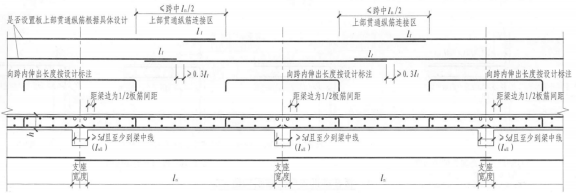

     有梁楼盖楼面板LB和屋面板WB钢筋构造

   (括号内的锚固长度la_E用于梁板式转换层的板)

四、板配筋示意

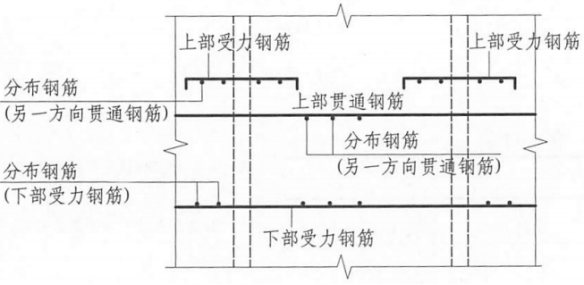

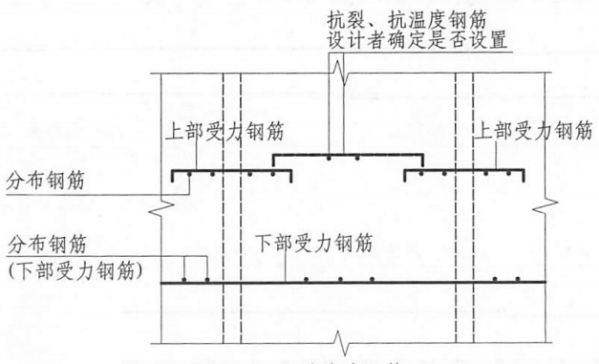

       单（双）向板配筋示意

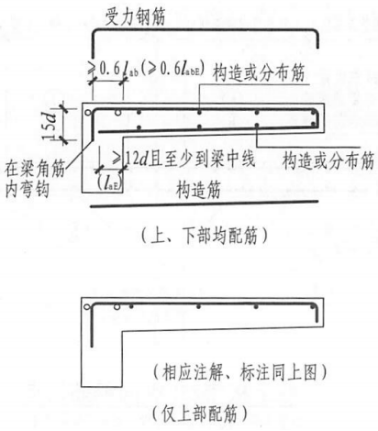

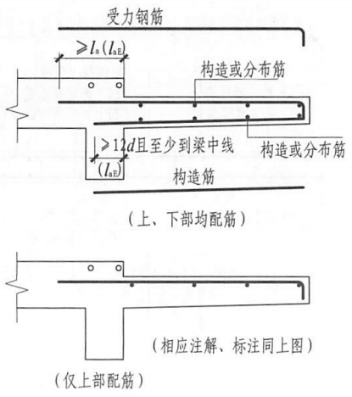

五、悬挑板钢筋构造

悬挑板XB钢筋构造示意（括号内数值用于需要考虑竖向地震作用时由设计者明确）
