楼梯建筑平面图（Staircase Plan）

一、简介

在实际工程中，楼梯是使用最广泛的垂直交通设施，也是满足紧急疏散的重要交通构件。

二、楼梯的组成

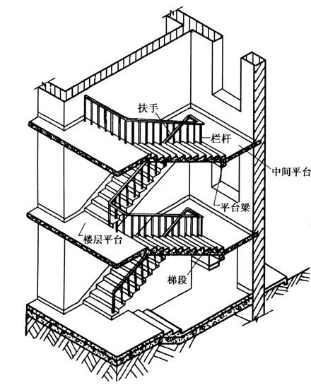

             楼梯结构图

楼梯主要由楼梯梯段、平台及栏杆扶手三部分组成。

三、楼梯的类型

1.按楼梯与建筑的所处的位置关系分为室内楼梯、室外楼梯；

2.按使用功能分为共用楼梯、服务楼梯、专用楼梯、专用疏散楼梯；

3.按主要承重结构承重构件部分所用材料分为钢筋混凝土楼梯、木楼梯、钢楼梯；

4.按楼梯、楼梯间形式分为开敞楼梯、敞开楼梯间、封闭楼梯间、防烟楼梯间。

四、楼梯的平面表达

楼梯的平面表达因其所处楼层的不同而有不同的表达。但有两点特别重要，首先，应当明确所谓平面图其实质上是水平的剖面图，剖切位置在楼层以上1m左右，因此平面图中会出现折断线。其次，无论是底层、中间层还是顶层楼梯平面图，都必须用箭头表明上下行的方向，而且必须从楼层平台开始标注。这里以双跑楼梯为例来说明其平面的表示方法。

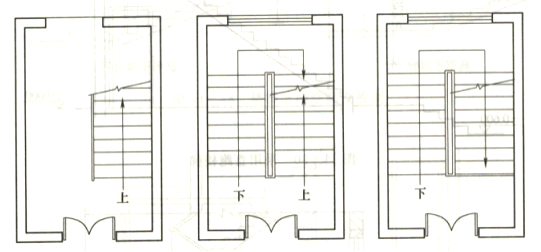

根据上述原则，可以得出如下结论，底层楼梯平面图中一般只有上行梯段。顶层平面（不上屋顶的楼梯）由于其剖切位置在栏杆之上，因此图中没有折断线，所以会出现两段完整的梯段和平台。中间层平面既要画出被切断的上行梯段，还应画出该层下行的梯段，其中部分下行梯段被上行梯段遮住（投影重合），以45折断线为分界，双跑楼梯的平面表达图见下.
