楼梯建筑剖面图（Staircase profile）

一、简介

在实际工程中，楼梯是使用最广泛的垂直交通设施，也是满足紧急疏散的重要交通构件。

二、楼梯的组成

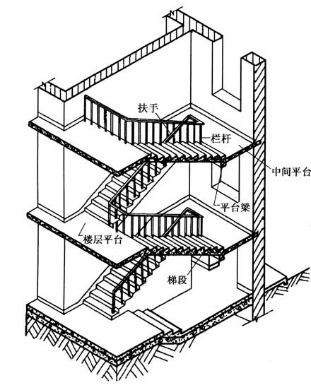

                楼梯结构图

楼梯主要由楼梯梯段、平台及栏杆扶手三部分组成。

三、楼梯的类型

1.按楼梯与建筑的所处的位置关系分为室内楼梯、室外楼梯；

2.按使用功能分为共用楼梯、服务楼梯、专用楼梯、专用疏散楼梯；

3.按主要承重结构承重构件部分所用材料分为钢筋混凝土楼梯、木楼梯、钢楼梯；

4.按楼梯、楼梯间形式分为开敞楼梯、敞开楼梯间、封闭楼梯间、防烟楼梯间。

四、楼梯的剖面表达

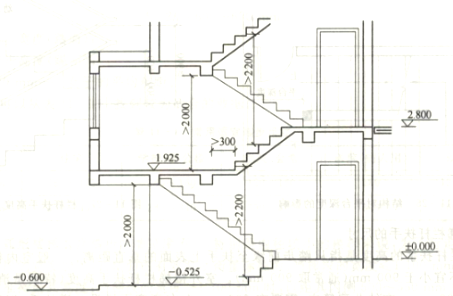

楼梯的剖面能完整、清晰的表达出房屋的层数、梯段数、步级数及楼梯类型及其结构形式。剖面图中应标注出楼梯垂直方向的各种尺寸，例如，楼梯平台下净空高度、栏杆扶手高度等。剖面图还必须符合结构、构造要求，例如平台梁的位置、圈梁的设置及门窗洞口的合理选择等。最后还应考虑剖面与平面相互对应及投影规律等.
