地暖盘管（Plumbing coil）

一、简介

地暖盘管是以整个地面为散热器，通过地板辐射层中的热媒，均匀加热整个地面，利用地面自身的蓄热和热量向上辐射的规律由下至上进行传导，来达到取暖的目的。

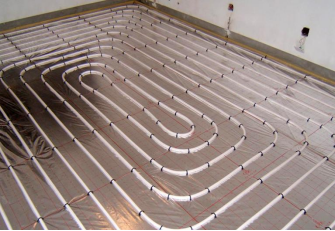

二、图片

三、地暖设计步骤

1.地暖方案设计：

（1）根据建筑施工图及相关数据，计算建筑物热负茶。

（2）与建筑其他相关专业（水、电、装饰等）协调地暖系统设计有关间距。

（3）确定集配装置（分水器）的位置。

2.地暖施工设计：

（1）计算建筑物的有效散热负荷。

（2）计算建筑物的有效散热面积。

（3）地暖系统布置及水力计算。

（4）其他附属设备选择。

（5）与相关专业会签，并经审核绘制出正式施工图。

四、注意事项

1.管道敷设间距与设计相符合，设计回路相符合，如需更改，须征得设计人员同意，并在图纸上标注清楚。
2.管路回路实际铺设长度差距大于30米，应调整。
3.坚决杜绝出现管道交叉现象。
4.与分水器连接的地面部分管道必须加套管。
5.回路拐弯柔和，固定牢固。弯曲率不能小于管子外径的8倍。
6.卡丁和扎带将决定铺设盘管的质量，避免因盘管的张力而弹开变形
7.安装分集水器,  要先定好分集水器的位置,然后地面开槽,预埋好电热执行器和房间温控器之连接线。
8.铺设钢丝网：钢丝网铺在盘管上面,用于加固防止地面开裂和保护管材增加地面承重力;铺在下面为保温板起到承重作用和固定地暖管材，使盘管间距更加规范。

五、相关课程及规范

相关课程：《供热工程》、《居住建筑设备工程》、《建筑设备》。

相关规范：《建筑给排水及采暖工程施工质量验收规范》、《民用建筑供暖通风与空气调节设计规范》、《辐射供暖供冷技术规程》
