分集水器（Water separator）

一、简介

分集水器是指地暖系统中，用于连接采暖主干供水管和回水管的装置。分为分水器和集水器两部分。分水器是在水系统中，用于连接各路加热管供水管的配水装置。集水器是在水系统中，用于连接各路加热管回水管的汇水装置。

它的主要作用是将来自于管网系统热水通过埋在地板下的地暖管分配到室内需地板采暖的各房间。热水在地暖管中流动时，将热量传递到地板，再通过地板向室内辐射传热。

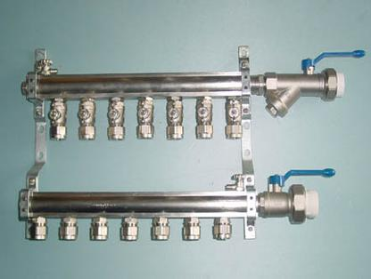

二、图片

三、注意事项

1.地暖分水器要用专用的固定件，牢固的固定在墙上。

2.分水器安装宜在加热管敷设前安装，也可在敷设管道填充细石混凝土后与阀门、水表一起安装。必须平直，牢固，在细石混凝土填充前安装需作水压试验。

3.分水器安装要保持水平，安装完毕后要擦拭干净。

4.要注意供回水的连接，分水器安装完毕需要标明每个回路的供暖。

5.分水器底部高度为200-300mm，如果分房间控制还需要电源。

6.检查分水器接口有无异样，并逐步打开分水器各支路阀门。

7.如有分水器及管道渗漏现象应及时关闭供水总阀门并及时与开发商或地热公司进行联系。

四、相关课程及规范

相关课程：《供热工程》、《居住建筑设备工程》、《建筑设备》。

相关规范：《建筑给排水及采暖工程施工质量验收规范》、《民用建筑供暖通风与空气调节设计规范》、《辐射供暖供冷技术规程》
