钢筋机械连接（ Steel Bar Mechanical Connecting）

一、简介

钢筋机械连接是一项新型钢筋连接工艺，被称为继绑扎、电焊之后的“第三代钢筋接头”， 钢筋连接套筒是属于钢筋连接方式中的机械连接。

二、图片

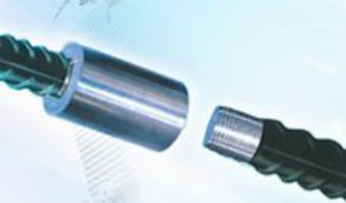

                         钢筋套筒连接示意图

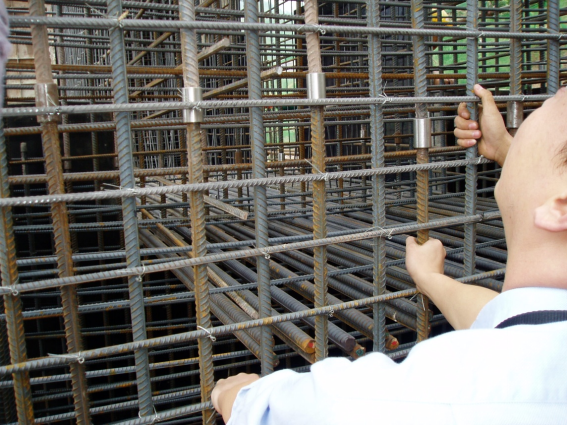

                   桥台中钢筋套筒连接示意图

三、常用类型

1.锥螺纹衔接接头：经过钢筋端头特制的锥形螺纹和衔接件锥形螺纹咬合构成的接头。锥螺纹衔接技能的诞生克服了套筒揉捏衔接技能存在的缺乏。锥螺纹丝头完全是提早预制，现场衔接占用工期短，现场只需用力矩扳手操作，不需搬动设备和拉扯电线，深受各施工单位的好评。可是锥螺纹衔接接头质量不行安稳。因为加工螺纹的小径削弱了母材的横截面积，然后下降了接头强度，通常只能到达母材实践抗拉强度的85～95%。

2.直螺纹衔接接头：直螺纹衔接接头主要有镦粗直螺纹衔接接头和滚压直螺纹衔接接头。这两种工艺选用不一样的加工方法，增强钢筋端头螺纹的承载才能，到达接头与钢筋母材等强的意图。

镦粗直螺纹衔接接头：经过钢筋端头镦粗后制造的直螺纹和衔接件螺纹咬合构成的接头。

滚压直螺纹衔接接头：经过钢筋端头直接滚压或挤(碾)压肋滚压或剥肋后滚压制造的直螺纹和衔接件螺纹咬合构成的接头。

3.套筒挤压连接接头：通过挤压力使连接件钢套筒塑性变形与带肋钢筋紧密咬合形成的接头。有两种形式，径向挤压连接和轴向挤压连接。由于轴向挤压连接现场施工不方便及接头质量不够稳定，没有得到推广；而径向挤压连接技术，连接接头得到了大面积推广使用。现在工程中使用的套筒挤压连接接头，都是径向挤压连接。由于其优良的质量，套筒挤压连接接头在我国从二十世纪90年代初至今被广泛应用于建筑工程中。

四、优点

1.不受钢筋的化学成分、人为因素、气候、电力等诸多因素的影响；

2.无污染，符合环保要求、无明火操作施工安全可靠；

3.适用范围广，适用于各种方位及同、异径钢筋的连接；

4.强度高，质量稳定可靠；

5.操作简单，施工速度快。

五、技术特点

1.适用于承受拉、压双向作用力的各类构筑物钢筋混凝土结构中的钢筋连接施工；

2.节材、节能，不受钢筋成份及种类的限制；

3.可全方位连接；

4.可提前预制，工厂化作业，不占用工期，全天候施工；

5.操作方便、快捷，施工速度快，可大大缩短工期。

六、相关课程及规范

1.相关课程：《结构设计原理》、《桥梁工程》《桥梁施工技术》。

2.相关规范：《公路桥涵设计通用规范》、《公路钢筋混凝土及预应力混凝土桥涵设计规范》、《公路桥涵施工技术规范》、《公路施工手册：桥涵》。
