钢筋焊接（Welding of Steel Bars）

一、简介

钢筋焊接是用电焊设备将钢筋沿轴向接长或交叉联接。

二、图片

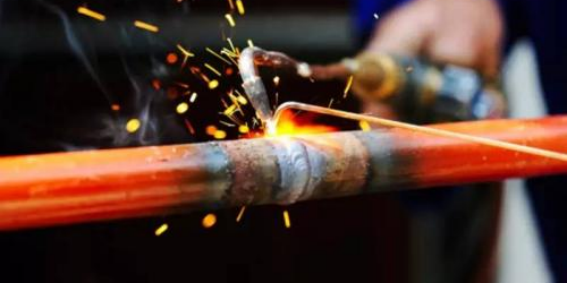

                         钢筋焊接连接示意图

三、常用焊接方法

1.闪光对焊：用对焊机使两段被焊钢筋接触，通过低电压的强电流，钢筋被加热到一定温度变软后，轴向加压顶锻，形成对焊接头，将钢筋沿轴向接长。根据对焊工艺闪光对焊分为连续闪光焊和闪光-预热-闪光焊，后者用于焊接大直径钢筋。预应力钢筋皆用这种焊接。

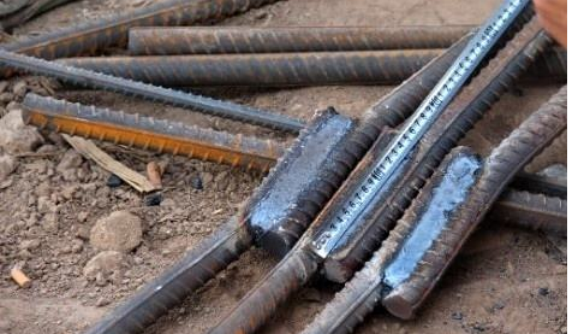

                                钢筋闪光对焊图

2.电弧焊：用弧焊机使焊条与焊件间产生高温电弧，使焊条和电弧燃烧范围内的焊件熔化，凝固后便形成接头或焊缝。钢筋电弧焊的接头型式有：搭接接头(单面焊缝或双面焊缝)、邦条接头(单面焊缝或双面焊缝)、剖口接头(平焊或立焊)。

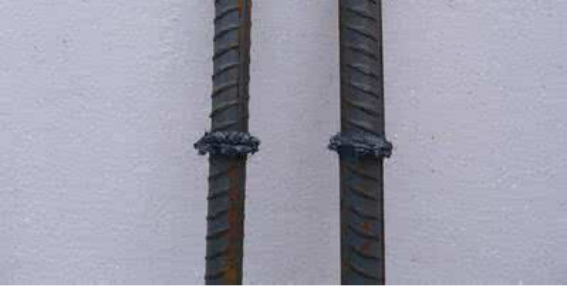

                               钢筋电弧焊

3.电渣压力焊：在上、下被焊钢筋间放一小块导电剂(钢丝小球、电焊条等)，装上药盒和填满焊药，用交流电焊机接通电路引弧燃烧，待形成渣池、钢筋熔化并稳弧一定时间后，在断电同时，用手动加压机构进行加压顶锻，排除夹渣、气泡，形成接头。这种焊接多用于现浇钢筋混凝土结构构件内竖向钢筋的接长。

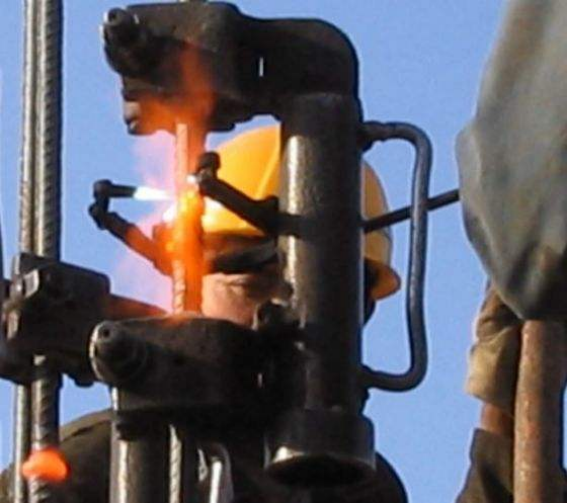

                           钢筋电渣压力焊

4.电阻点焊：点焊机的上、下电极接触交叉的钢筋而接通电流，交叉钢筋的接触点处电阻较大，电流产生的热量将钢筋熔化，同时电极加压使钢筋焊合。用于焊接钢筋网片，钢筋骨架等钢筋的交叉连接。

5.钢筋气压焊：由一定比例的氧气(纯度≥98.5%、瓶装工作压力小于5～10公斤/厘米2)火焰将钢筋端部加热到塑性状态(温度约1320～1340℃)，边加热边加压，最终施加3000公斤/厘米2以上的压力，将钢筋焊接在一起。焊接设备有加热器(由混合气管和喷嘴组成)、加压油泵(由油缸和脚踏液压泵组成)和压接器(用来卡紧、调整偏心和压接钢筋)。钢筋下料时不宜用切断机，以免接头呈马蹄形而不能压接，宜用无齿锯锯断

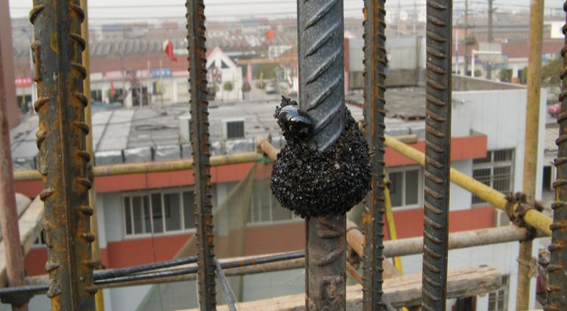

                                钢筋气压焊

四、相关课程及规范

1.相关课程：《桥梁工程》、《桥梁施工技术》。

2.相关规范：《公路桥涵设计通用规范》、《公路钢筋混凝土及预应力混凝土桥涵设计规范》、《公路桥涵施工技术规范》、《公路施工手册：桥涵》。
