板式橡胶支座（Plate Type Rubber Support）

一、简介

板式橡胶支座由多层天然橡胶与薄钢板镶嵌、粘合、硫化而成的一种桥梁支座产品。该种类型的橡胶支座有足够的竖向刚度以承受垂直荷载，且能将上部构造的压力可靠地传递给墩台，有良好的弹性以适应梁端的转动，有较大的剪切变形以满足上部构造的水平位移。

二、图片

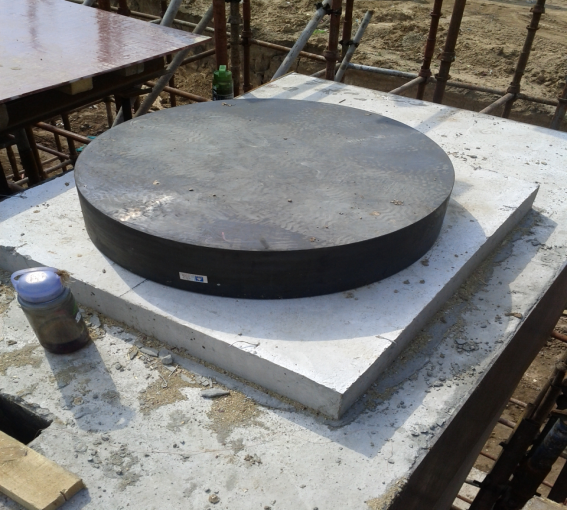

                          板式橡胶支座图

三、板式橡胶支座特点

板式橡胶支座具有构造简单，加工方便，造价低，结构高度小，安装方便和使用性能良好的优点。能方便地适应任意方向的变形，故特别适应于宽桥、曲线桥和斜交桥。橡胶的弹性还能削减上、下部结构所受的动力作用，对于抗震十分有利。

1.板式橡胶支座一般不分固定支座和活动支座，这样能将水平力均匀传递给支座且便于施工。如有必要设置固定支座可采用不同厚度的橡胶支座来实现。

2.对于斜桥或圆形柱墩的桥梁可采用圆形板式橡胶支座。

3.安装橡胶支座时，支座中心尽可能对准上部构造的计算支点。

四、分类

1.矩形（圆形）板式橡胶支座

（1）性能：有足够的竖向刚度以承受垂直荷载，有良好的弹性，以适应梁端的转动；又有较大的剪切变形以满足上部构造的水平位移。

（2）特点：桥梁建筑、水电工程、房屋抗震设施上广泛应用，与原用的钢支座相比，有构造简单，安装方便，节约钢材，价格低廉，养护简便，易于更换等优点，且本品建筑高度低，对桥梁设计与降低造价有益；有良好的隔震作用，可减少活载与地震力对建筑物的冲击作用。

2.四氟乙烯滑板板式橡胶支座

（1）特点：本产品是于普通板式橡胶支座上粘接一层厚1.5-3mm的聚四氟乙烯板而成。除具有普通板式橡 胶支座的竖向刚度与弹性变形，能承受垂直荷载及适应梁端转动外，因四氟乙烯与梁底不锈钢板间的低摩擦系数（μ≤0.03）可使桥梁上部构造的水平位移不受限制。

            四氟乙烯滑板板式橡胶支座
