泄水管（Drain pipe）

一、简介

为了迅速的排除桥面积水，防止雨水积滞于桥面并渗入梁体而影响桥梁的耐久性，在桥梁的设计时，在桥面上除设置纵横坡排水外，桥面需要设置一定数量的泄水管道，以便组成一个完整的排水系统。

二、图片

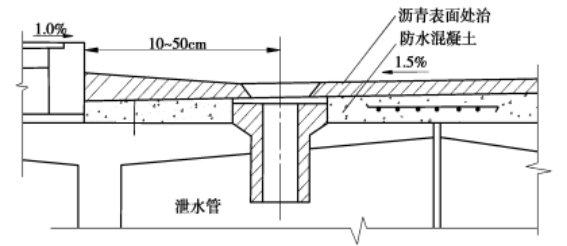

                     桥面部分的一般构造图

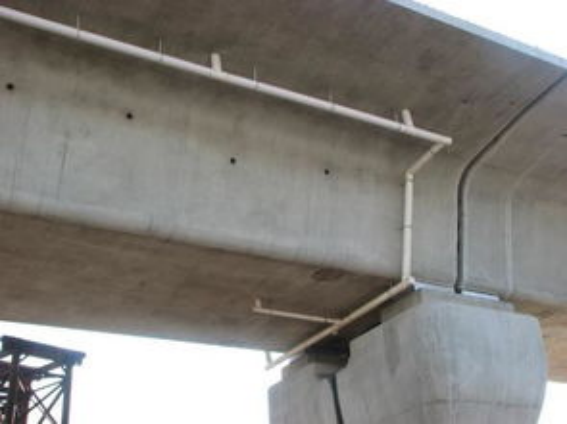

                                   泄水管

三、位置

1.设置在桥面行车道边缘处，距离缘石10～50cm。

2.沿行车道两侧对称排列，也可交错排列。

3.间距：应依据设计径流量计算确定，但最大间距不宜超过20m。

四、高架桥桥面排水系统分类

1.进水口接泄水管直接下排方式
桥面雨水通过桥面横纵坡汇集到雨水口，雨水口接横向排水管道(空心板时)或竖向排水管道(连续梁时)将雨水直接冲淋到桥下。

2.进水口接排水管和落水管沿桥墩下排方式
进水口接泄水管直接下排方式的基础上增加了一定的排水管和落水管，桥面雨水通过排水管道排至桥下排水沟或排水口内，适用于桥下有车辆通行的情况。

3.防撞栏杆外加排水槽的排水方式
对于桥下有车辆通行的情况，为保证排水系统的维护和清通工作的便利，常在高架桥防撞墙外现浇一条排水槽，断面尺寸一般取30cm×5Ocm。桥面雨水口接横向排水管道将桥面水流排至排水槽，水流经过排水槽通过横向排水管道和落水管道，沿桥墩排至高架桥桥下排水沟或排水口。
