压型钢板复合墙板（Pressed Steel Plate Composite Wall）

一、简介

压型钢板复合墙板是以压型钢板为面板，轻质保温材料为芯层，经复合而成的轻质、保温墙板。

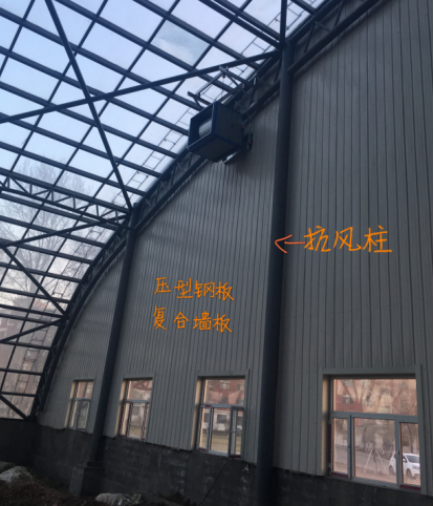

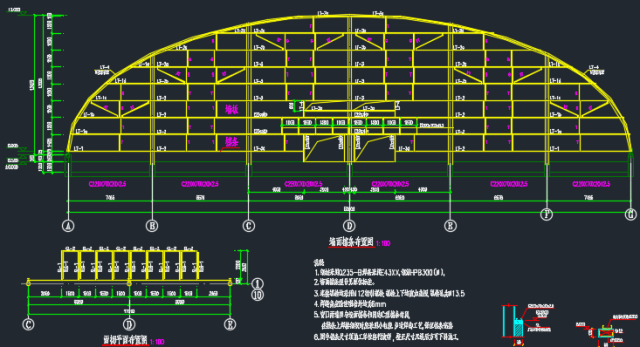

二、游泳馆工程图纸

三、压型钢板基本信息

压型钢板是指薄钢板经冷压或冷轧成型的钢材。钢板采用有机涂层薄钢板（或称彩色钢板）、镀锌薄钢板、防腐薄钢板（含石棉沥青层）或其他薄钢板等。压型钢板具有单位重量轻、强度高、抗震性能好、施工快速、外形美观等优点，是良好的建筑材料和构件，主要用于围护结构、楼板，也可用于其他构筑物。根据不同使用功能要求，压型钢板可压成波形、双曲波形、肋形、 V形、加劲型等。

屋面和墙面常用板厚为0.4～1.6毫米；用于承重楼板或筒仓时厚度达 2～3毫米或以上。波高一般为10～200毫米不等。当不加筋时,其高厚比宜控制在200以内。当采用通长屋面板,其坡度可采用2～5%，则挠度不超过l/300(l为计算跨长)。

压型钢板因原板很薄，防腐涂料的质量直接影响使用寿命，为了适应加工和防锈要求，涂层钢板需按有关规定进行各项检验。一般情况下薄钢板也可根据使用要求，经压型后再涂防锈油漆，或采用不锈钢薄板原板。

压型钢板用作工业厂房屋面板、墙板时，在一般无保温要求的情况下,每平方米用钢量约5～11公斤。有保温要求时，可用矿棉板、玻璃棉、泡沫塑料等作绝热材料。压型钢板与混凝土结合做成组合楼板，可省去木模板并可作为承重结构。同时为加强压型钢板与混凝土的结合力，宜在钢板上预焊栓钉或压制双向加劲肋。

四、压型钢板复合墙板的制作

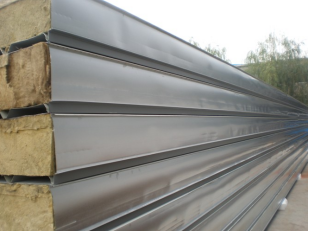

1.标准复合板：彩色压型钢板复合墙板是按设计图进行制作加工的。复合板是用两层压型钢板，中间填放轻质保温材料构成。如果采用轻质保温板材作保温层，在保温层中间要放两条宽50mm的带钢钢箍，在保温层的两端各放三块槽型冷弯连接件和两块冷弯角钢吊挂件，然后用自攻螺钉把压型钢板与连接件固定，钉距一般为100～200mm。若用聚氨酯泡沫塑料作保温层，可以预浇筑成型，也可在现场喷雾发泡。

2.异型复合板：门口、窗洞口、管道穿墙及墙面端头处，墙板均为异型板，异型复合墙板用压型钢板与保温材料，按设计规定尺寸进行裁割，然后按照标准板的做法进行组装。

五、压型钢板复合墙板的安装施工

1.复合板安装是用吊挂件把板材挂在墙身骨架檩条上，再把吊挂件与骨架焊牢，小型板材，也可用钩形螺栓固定。

2.板与板之间的连接，水平缝为搭接缝，岩棉保温材料保温与防火性能竖缝为企口缝，所有接缝处，除用超细玻璃棉塞严外，还要用自攻螺钉钉牢，钉距为200mm。

3.门窗孔洞、管道穿墙及墙面端头处，墙板均为异型板;女儿墙顶部、门窗周围均设防雨泛水板，泛水板与墙板的接缝处，用防水油膏嵌缝;压型板墙转角处，均用槽型转角板进行外包角和内包角，转角板用螺栓固定。

4.安装墙板可采用脚手架，或利用檐口挑梁加设临时单轨，操作人员在吊篮上安装和焊接。板的起吊可在墙的顶部设滑轮，然后用小型卷扬机或人力吊装。

5.墙板的安装顺序是从厂房边部竖向第一排下部第1块板开始，自下而上安装。安装完第一排再安装第二排。每安装铺设10排墙板后，吊线锤检查一次，以便及时消除误差。

6.为了保证墙面外观质量，酚醛泡沫保温板具有的特性，须在螺栓位置画线，按线开孔，采用单面施工的钩形螺栓固定，使螺栓的位置横平竖直。

7.墙板的外、内包角及钢窗周围的泛水板，须在现场加工的异形件，应参考图纸，对安装好的墙面进行实测，确定其形状尺寸，使其加工准确，便于安装。

8.施工注意事项：安装墙板骨架之后，应注意参考设计图纸进行一次实测，确定墙板和吊挂件的尺寸及数量。为了便于吊装，墙板的长度应注意控制在10m以内。板材过大，会引起吊装困难。对于板缝及特殊部位异形板材的安装，保温工程基本要求，应注意做好防水处理。复合板材吊装及焊接为高空作业，施工时应特别注意安全。
