张弦结构（String Structure）

一、简介

张弦结构是将上弦刚性受压构件通过撑杆与下弦拉索组合在一起形成自平衡的受力体系。

二、结构特征

张弦结构是一种大跨度预应力空间结构体系，也是混合结构体系发展中一个成功的创造。张弦结构作为一种新型的结构形式，近年来在实际工程中得到越来越广泛的应用。其结构体系由抗弯刚度较大的刚性构件和高强度拉索组成，自重较轻，可以跨越很大空间。张弦结构作为一种半刚性结构，其整体刚度由刚性构件截面尺寸和结构体系的空间几何形体两方面共同组成，整体刚度和几何形态与施工过程密切相关，结构体系成型前刚度较弱，因此需要对张弦结构的施工方案进行合理选择并对施工过程进行严格控制。

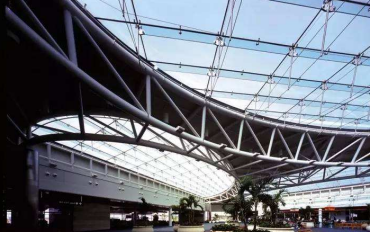

玻璃肋与张弦结合的采光顶结构

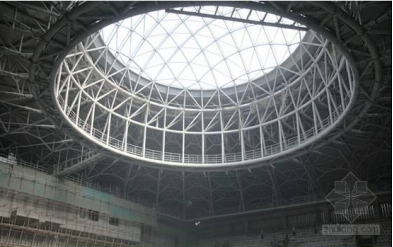

我校体育馆室内篮球场

张弦梁结构的整体刚度贡献来自抗弯构件截面和与拉索构成的几何形体两个方面，是种介于刚性结构和柔性结构之间的半刚性结构，这种结构具有以下特征：

1.承载能力高；

2.使用荷载作用下的结构变形小；

3.自平衡功能；

4.结构稳定性强；

5.建筑造型适应性强；

6.制作、运输、施工方便。

三、张弦梁结构的成形过程

张弦梁结构的成形过程包括张弦梁刚性构件的装配、索内预拉力的施加和整体结构的安装就位等。只有在对索施加一定的预拉力之后，张弦梁才能成为具有整体刚度的承重结构，因此索内预拉力的施加是其成形的关键环节。

四、相关课程及规范

1.相关课程：《土木工程力学》、《土木工程材料》、《建筑结构设计（含抗震）》、《钢结构设计》

2.本工程规范规程：《建筑结构可靠度设计统一标准》、《建筑结构荷载规范》、《建筑抗震设计标准》、《钢结构设计规范》、《建筑钢结构焊接技术规程》、《钢结构防火涂料应用技术规范》、《钢结构工程施工质量验收规范》、《碳素结构钢》、《低合金高强度结构钢》、《碳钢焊条》、《低合金钢焊条》、《熔化焊用钢丝》、《钢结构焊缝外形尺寸》、《钢焊缝手工超声波探伤方法和探伤结果分级》、《涂装前钢材表面锈蚀等级和除锈等级》、《冷弯薄壁型钢结构技术规范》、《索结构技术规程》、《空间网格结构技术规程》、《铸钢节点应用技术规程》
