楼梯建筑剖面图（Staircase profile）

一、简介

在实际工程中，楼梯是使用最广泛的垂直交通设施，也是满足紧急疏散的重要交通构件。

二、楼梯的组成

楼梯结构图

楼梯主要由楼梯梯段、平台及栏杆扶手三部分组成。

三、楼梯的类型

1.按楼梯与建筑的所处的位置关系分为室内楼梯、室外楼梯；

2.按使用功能分为共用楼梯、服务楼梯、专用楼梯、专用疏散楼梯；

3.按主要承重结构承重构件部分所用材料分为钢筋混凝土楼梯、木楼梯、钢楼梯；

4.按楼梯、楼梯间形式分为开敞楼梯、敞开楼梯间、封闭楼梯间、防烟楼梯间。

四、楼梯的剖面表达

	楼梯的剖面能完整、清晰的表达出房屋的层数、梯段数、步级数及楼梯类型及其结构形式。剖面图中应标注出楼梯垂直方向的各种尺寸，例如，楼梯平台下净空高度、栏杆扶手高度等。剖面图还必须符合结构、构造要求，例如平台梁的位置、圈梁的设置及门窗洞口的合理选择等。最后还应考虑剖面与平面相互对应及投影规律等。

楼梯剖面的表示法

五、楼梯剖面设计的常用尺寸

1.楼梯坡度与踏步尺寸

楼梯的坡度是指各级踏步前缘的假定连线与水平面之间的夹角。

楼梯坡度与踏步尺寸

常用楼梯的踏步尺寸

注：2h+b=600~620或h+b=450

2.栏杆扶手的尺寸

栏杆是梯段的安全围护设施，其与人体尺度关系密切，因此应合理地确定其尺寸。栏杆净距不应大于110mm。

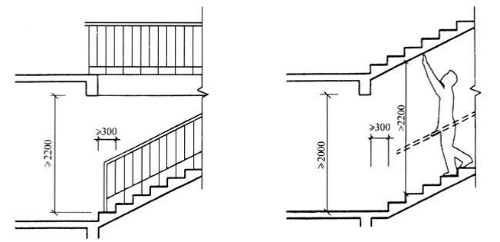

3.楼梯下的净空高度

为了保证人员行走安全不碰头，无压抑感，楼梯下应具有一定的净空高度。

楼梯下的净高控制

六、底层平台下净空设计

在大多数居住建筑中，常利用楼梯间作为出入口，当楼梯平台下作通道不能满足以上净高时，常采用以下解决办法：

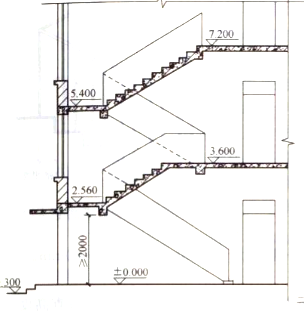

1.将底层第一梯段加长，形成步数不等的梯段

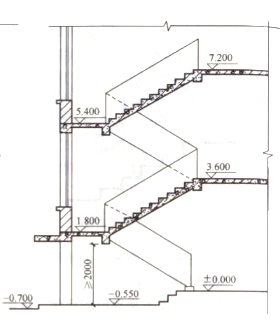

2.第一梯段长度与步数不变，降低楼梯间室内地坪标高

3.将上述两种方法结合。一般在楼梯间进深有限，室内外地坪高差不能完全满足要求时采用。

4.底层采用直跑楼梯，直接上到二楼

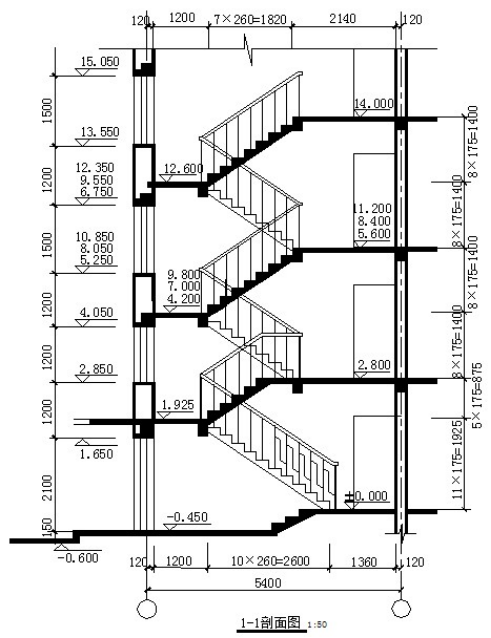

七、楼梯设计实例
