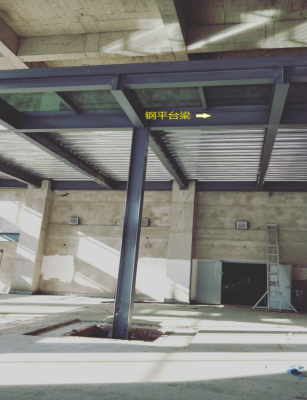

钢平台梁(Beam of Steel Platform)

一、简介

平台梁是平台结构中以承受横向荷载为主的受弯构件。

二、截面形式

平台梁构件首选工字形、曹形型钢和热轧或冷成型的矩形钢管，以减少制作成本；若没有合适尺寸或供货困难，可采用焊接工字形、箱形以及组合截面。较大且承受重载的平台结构，可采用桁架作为平台梁。

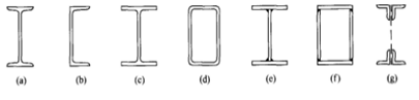

平台梁常见截面形式

三、极限状态

为了确保安全适用、经济合理、同其他构件一样，梁的设计必须同时考虑第一和第二两种极限状态。第一极限状态即承载力极限状态。在钢梁的设计中包括强度、整体稳定和局部稳定三个方面。设计时，要求在荷载设计值作用下，梁的弯曲正应力、剪应力、局部压应力和折算应力均不超过规范规定的相应的强度设计值；整根梁不会侧向弯扭屈曲；组成梁的板件不会出现波状的局部屈曲。第二种极限状态即正常使用的极限状态。在刚度的设计中主要考虑梁的刚度。设计时要求梁有足够的抗弯刚度，即在荷载标准值作用下，梁的最大扰度不大于规范规定的容许扰度。

四、型钢梁设计要点

1.截面形式：工字钢或槽钢

2.设计步骤：

⑴确定荷载、跨度、截面形式及钢号

⑵计算 W ，查型钢表初选截面

⑶截面验算  验算梁的强度、稳定和刚度

五、梁的拼接

依施工条件分：

   工厂拼接：由于钢材的规格或尺寸而产生的拼接

   工地拼接：由于运输或安装条件而产生的拼接

   拼接方法：工厂拼接多采用全焊接

             工地拼接可采用全焊接、全栓接或栓焊混合连接

六、主次梁的连接

根据受力情况分：刚接，铰接

根据相对位置分：叠接，侧接

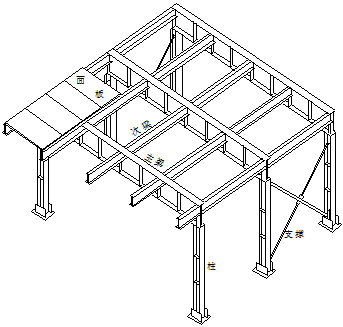

平台结构
