钢平台梁柱节点(Beam- Column Joint)

一、简介

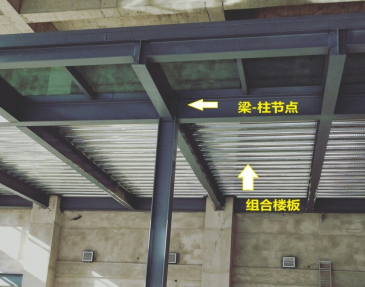

钢平台梁柱节点是平台梁和平台柱相互交汇的连接点。

二、设计要点

单个构件必须通过相互连接才能形成结构整体，轴心受压柱通过柱头直接承受上部结构传来的荷载，同时通过柱脚将柱身的内力可靠地传给基础。最常见的上部结构是梁格系统。梁与柱的连接节点设计必须遵循传力可靠、构造简单和便于安装的原则。

梁与柱的铰接连接

梁与轴心受压柱的连接只能是铰接，若为刚接，则柱将承受较大弯矩，成为压弯构件。梁与柱铰接时，梁可支承在柱顶部[图 (a)、(b)、(c)]，也可连于柱的侧面[ (d)、(e)]。梁支于柱顶时，梁的支座反力通过柱顶板传给柱身。顶板与柱用焊缝连接，顶板厚度一般取16～20mm。为了便于安装定位，梁与顶板用普通螺栓连接。图 (a)的构造方案，将梁的反力通过支承加劲肋直接传给柱的翼缘。两相邻梁之间留一定的空隙，以便于安装，最后用夹板和构造螺丝连接。这种连接方式构造简单，对梁长度尺寸的制作要求不高。缺点是当柱顶两侧梁的反力不等时将使柱偏心受压。图 (b）的构造方案，梁的反力通过端部加劲肋的突出部分传给柱的轴线附近，因此即使两相邻梁的反力不等，柱仍接近于轴心受压。梁端加劲肋的底面应刨平顶紧于柱顶板。由于梁的反力大部分传给柱的腹板，因而腹板不能太薄而必须用加劲肋加强。两相临梁之间可留一些空隙，安装时嵌入合适尺寸的填板并用普通螺栓连接。对于格构柱[图（c）]，为了保证传力均匀并托住顶板，应在两柱肢之间设置竖向隔板。

在多层框架的中间梁柱中，横梁只能在柱侧相连。图（d）、（e）是梁连接柱侧面的铰接构造。梁的反力由端加劲肋传给支托，支托可采用T形[图（d）]，支托与柱翼缘间用角焊缝连接。用厚钢板做支托的方案适用于承受较大的压力，但制作与安装的精度要求较高。支托的端面必须刨平并与梁的端加劲肋顶紧以便直接传递压力。考虑到荷载偏心的不利影响，支托与柱的连接焊缝按梁支座反力的1.25倍计算。为方便安装，梁端与柱间应留空隙加填板并设置构造螺栓。当两侧梁的支座反力相差较大时，应考虑偏心，按压弯柱计算。
