剪力墙(Shear Wall)

一、简介

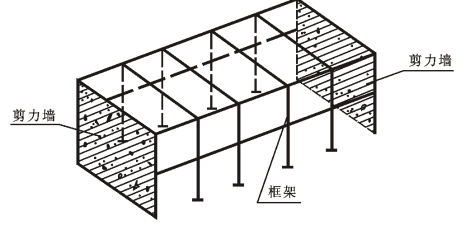

剪力墙又称抗风墙或抗震墙、结构墙。房屋或构筑物中主要承受风荷载或地震作用引起的水平荷载和竖向荷载(重力)的墙体。

二、剪力墙结构特点

1.剪力墙的主要作用是承担竖向荷载(重力)、抵抗水平荷载(风、地震等)。

2.剪力墙结构中墙与楼板组成受力体系，缺点是剪力墙不能拆除或破坏，不利于形成大空间，住户无法对室内布局自行改造。

3.短肢剪力墙结构应用越来越广泛，它采用宽度(肢厚比)较小的剪力墙，住户可以一定范围内改造室内布局，增加了灵活性，但这是以整个结构受力性能的降低为代价的(虽然有试验和研究表明这种降低幅度较小)。

4.就当下中国现状，纯剪力墙结构造价高，施工困难，耗钢量极大，所以往往因为建设单位的制约，结构抗震设计囿于成本而不得不降低标准，建议慎用此类结构形式。

5.剪力在楼体下部最大。

三、平面布置原则

1.宜沿主轴方向双向或多向布置,不同方向的剪力墙宜联结在一起,应尽量拉通,对直;抗震设计时,宜使两个方向侧向刚度接近;剪力墙墙肢截面宜简单,规则。

2.剪力墙布置不宜太密,使结构具有适当的侧向刚度;若侧向刚度过大,不仅加大自重,还会使地震作用增大。

3.剪力墙宜自下到上连续布置,避免刚度突变。

4.剪力墙长度较大时,可通过开设洞口将长墙分成若干均匀的独立墙段.墙段的长度不宜大于8米。

5.剪力墙的门窗洞口宜上下对齐,成列布置.宜避免使用错洞和叠合错洞墙。

四、受力特点

一般剪力墙根据墙面开洞大小情况，分为整截面墙、整体小开口墙、联肢墙和壁式框架。它们的受力特点如下：

整截面剪力墙。当剪力墙不开门窗洞口或虽开有洞口，但洞口很小时(洞口面积不大于剪力墙总面积的15%、且洞口净矩及洞口至墙边的净距都大于洞口长边的尺寸)，把其看作整截面墙。此时，它们的受力性能犹如一悬臂杆，截面上的正应力仍符合平截面假定，在墙肢的高度上，弯矩图既不发生突变也不出现反弯点，变形曲线以弯曲型为主。

整体小开洞墙。当剪力墙上的门窗洞口沿竖向成列布置，洞口的总面积虽超过了墙总面积的15%，但总的说来洞口仍很小时，称其为整体小开口墙。它在荷载作用下，在连梁处的墙肢弯矩图有突变，但在整个墙肢的高度上，没有或仅在个别楼层中才出现反弯点，整个剪力墙的变形曲线仍以弯曲型为主。

双肢剪力墙。此类剪力墙上的门窗洞口尺寸较大，则整个剪力墙截面上的正应力已不再成直线分布，其变形曲线与整体小开口墙相近，仍以弯曲变形为主。

壁式框架。当剪力墙具有多列洞口，且洞口尺寸较大，特别是当洞口上连梁的线刚度大于或接近于洞口侧边墙肢的线刚度时，则剪力墙的受力性能已接近于框架，宜按带刚域的“壁式框架”进行设计。此时，在水平荷载作用下其柱的弯矩图不仅在楼层处有突变，而且在大多数的楼层中都出现反弯点，整个框架的变形以剪切型为主。
