挑檐（Cornice）

一、简介

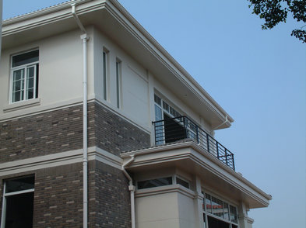

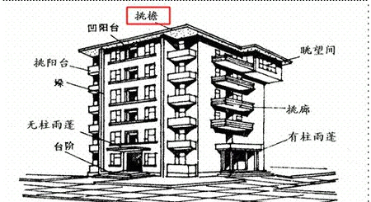

挑檐是指屋面(楼面)挑出外墙的部分，一般挑出宽度不大于50公分。

二、作用

主要是为了方便做屋面排水，对外墙也起到保护作用。其次挑檐起到美观的作用，部分坡屋顶、瓦屋顶不做挑檐，少许无组织排水的平屋顶也不做挑檐。

避免屋面的雨水向下排放时浇到墙面上。按雨水排放的方式分为有组织排水和无组织排水两种。有组织排水方式的挑檐形成天沟，无组织排水的挑檐没有天沟。除了挑檐在屋面的其它部分也有天沟，如女儿墙与屋面交界处、两个不同高度屋面交界处、高低跨交界处等。平屋顶挑檐一般在南方多雨地区挑出较大，北方少雨地区出挑较小。

三、布置方法

1.考挑檐板自重平衡的挑檐做法：是将预制挑檐板平放在屋面板上，以挑檐自重来地炕倾覆。它适用于挑出长度不大、外排水做法的挑檐。由于挑檐板和屋面板的顶面不处于同一标高，在屋面板上要用较厚的保温层找出泛水，所以屋面恒载较大，在选择屋面板时，要根据计算荷载，选择荷载等级较大的屋面板，如预应力多孔板、槽型板。

2.靠屋面板压重平衡的挑檐做法：这种做法是将预制挑檐板平放在墙体顶部，用屋面板压在挑檐板上以抗倾覆，它适于跳出长度不大、要求简单、外排水做法的挑檐。施工时在挑檐板下设临时支撑，待屋面板吊装完毕后才能拆除。如地板无圈梁时，可在外墙挑砖以抗倾覆。也可以将挑檐板与圈梁浇筑在一起，将屋面板压在圈梁上来地炕倾覆，这种做法适用于挑出长度较大、内排水做法的挑檐。施工时必须等屋面板安装完毕之后才能拆膜。

3.靠圈梁压重平衡挑檐做法：这种做法是将预制挑檐板平放在墙体顶部，用圈梁自重或圈梁自重和屋面板压重共同来抵抗倾覆。它适用于挑出长度不大、外排水做法的挑檐。构造上既能增加屋面结构的水平刚度，又能减少找坡层的厚度。这种挑檐板安装时同样需加临时支撑。当圈梁压重不够或预制屋面板至墙面有一定距离是，可用圈梁整浇的板带来增加抗倾覆能力。这种结构必须注意现浇板带给保温的要求，在板带上铺设保温材料。挑檐板安装，同样需要加设临时支撑。

4.当挑檐板跳出部分较长，板上没有压重平衡，仅靠挑檐板自重不足以地炕倾覆时，可采用这种方法。这种做法，是先在圈梁里预留螺栓，待挑檐板安装后加以锚固，螺栓长度和间距按抗倾覆要求确定。螺栓在砌体内的位置以离墙体内皮1/2砖处为宜，由于预留螺栓和挑檐板上留孔洞都会给施工带来不便，墙体在砌砖时砍砖较多，所以在实际工程中应用很少。

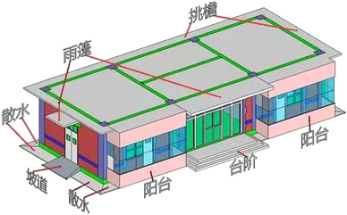

四、挑檐板和雨蓬的区别

一般沿房屋周圈挑出的板，在屋顶处套挑檐；雨蓬一般位于门的顶部，宽度一般比门略为宽点，顶层阳台处的一般也套雨蓬。

五、挑檐计算方法

建筑面积本来就是按《建筑工程建筑面积计算规范》GB/T50353—2005的规定来进行计算的。

挑檐，如果是象挑廊那种做为挑出建筑物外墙的水平交通空间，按规范3.0.11：有永久性顶盖无围护结构的应按其结构底板水平面积的1/2计算。

挑檐，如果只是象雨篷那样，无交通功能，按规范3.0.16：雨篷结构的外边线至外墙结构外边线的宽度超过2.10m者，应按雨篷结构板的水平投影面积的1/2 计算。

六、相关课程及规范

相关课程：《房屋建筑学》

相关规范：《平屋面建筑构造》、《建筑工程施工验收统一标准》、《民用建筑设计通则》
