钢筋连接（Connection of steel bar ）

一、简介

钢筋连接是指钢筋的连接方式。

二、钢筋的连接方式

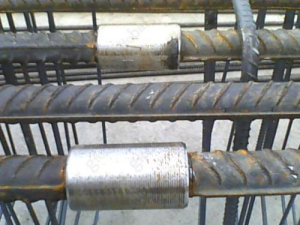

钢筋的连接方式主要有绑扎搭接、机械连接、套管灌浆连接和焊接四种。接头应尽量设置在受力较小处，应避开结构受力较大的关键部位。

三、钢筋连接原则

1.接头应尽量设置在受力较小处，应避开结构受力较大的关键部位。抗震设计时避开梁端、柱端箍筋加密范围，如必须在该区域连接，则应采用机械连接或焊接。

2.在同一跨度的同一受力钢筋上宜少设连接接头，不宜设置2个或2个以上接头。

3.接头位置宜互相错开，在连接范围内，接头钢筋面积百分率应限制在一定范围内。

4.在钢筋连接区域应采取必要的构造措施，在纵向受力钢筋搭接长度范围内应配置横向构造钢筋或箍筋。

5.轴心受拉及小偏心受拉杆件（如桁架和拱的拉杆）的纵向受力钢筋不得采用绑扎搭接接头。

6．当受拉钢筋的直径d>25mm及受压钢筋的直径d>28mm时，不宜采用绑扎搭接接头。四、四、常用焊接方法

包括电阻电焊、闪光对焊、电渣压力焊、气压焊、电弧焊，使用中应注意：

1.电阻电焊：用于钢筋焊接骨架和钢筋焊接网。焊接骨架较小钢筋直径不大于10㎜时，大小钢筋直径之比不宜大于3倍；较小直径为12~16㎜时，大小钢筋直径之比不宜大于2倍。焊接网较小钢筋直径不得小于较大直径的60%。

2.闪光对焊：钢筋直径较小的400级以下钢筋可采用“连续闪光焊”，钢筋直径较大，端面较平整时，宜采用“预热闪光焊”，钢筋直径较大，端面不平整时，应采用“闪光-预热闪光焊”。连续闪光对焊所能焊接的钢筋直径上限应根据焊接容量，钢筋牌号等具体情况而定，具体要求见《钢筋焊接及验收规程》JGJ18-2012。不同直径钢筋焊接时径差不得超过4㎜。

3.电渣压力焊：仅用于柱、墙等构件中竖向或斜向（倾斜度不大于10°）钢筋。不同直径钢筋焊接时径差不得超过7㎜。

4.气压焊：可用于钢筋在垂直位置、水平位置或倾斜位置的对接焊接。不同直径钢筋焊接时径差不得超过7㎜。

5.电弧焊：包括帮条焊、搭接焊、坡口焊、窄间隙焊和熔槽帮条焊。帮条焊、熔槽帮条焊使用时应注意钢筋间隙的要求。窄间隙焊用于直径≥16㎜钢筋的现场水平连接。熔槽帮条焊用于直径≥20㎜钢筋的现场安装焊接。

五、相关课程及规范

1.相关课程

《桥梁工程》、《结构设计原理》、《桥梁施工技术》。

2.相关规范

⑴《公路桥涵设计通用规范》，JTG D60-2015，人民交通出版社，2015。

⑵《公路钢筋混凝土及预应力混凝土桥涵设计规范》，JTG D62—2012，人民交通出版社，2015。

⑶《公路桥梁抗震设计细则》，JTG/T B02-01-2008，人民交通出版社，2008。

⑷《公路桥涵施工技术规范》，JTG TF50-2011，人民交通出版社，2011。

⑸《钢筋焊接及验收规程》，JGJ18-2012，中国建筑工业出版 社，2012。

⑹《带肋钢筋套筒挤压连接技术规程》， JGJ 108，中国建筑工业出版社，1997。

⑺《钢筋机械连接通用技术规范》， JGJ 107，中国建筑工业出版社，2016。
