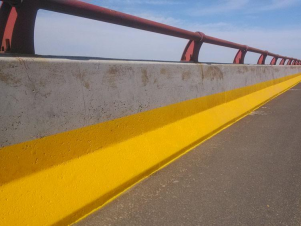

防撞墙（Collision Wall）

一、简介

防撞墙是桥面的重要组成部分，是重要的安全防护物。

二、作用

有缓冲作用的墙，减少撞击损伤。

三、防撞墙施工

1.前期准备

测设防撞墙的轴线和标高点,标高点的间距根据曲线半径作适当布置。

2.支撑形式

防撞墙采用落地支撑，跨越河道及居民出入口处,采用悬挑脚手支撑。

3.钢筋绑扎

采用箱梁钢筋与防撞墙钢筋电焊搭接，因此电焊工作量较多，要求电焊工必须持证上岗，确保钢筋搭接电焊质量，钢筋绑扎完毕，经监理验收，签字后方可进行下道工序。 钢筋绑扎的同时，进行高架照明等预埋件及预埋管的安装，要求定位准确，安装牢固。

4.模板

防撞墙为清水砼，不允许进行任何修补，所以模板和支撑对砼的外观质量至关重要，本标段防撞墙采用定型钢模板，模板配置数量模板加工要求尺寸准确，拼缝严密，防止漏浆。内模板搁置在做好的箱梁面上，外模搁置在三角支架上，内模和外模的下口采用穿墙螺丝连接，上口采用杆件连接。

5.砼浇筑

⑴ 砼采用商品混凝土，汽车泵送。

⑵ 混凝土坍落度控制在12-14cm，石料粒径采用5-25mm。不掺外加剂。

⑶ 混凝土分层浇筑，第一层浇筑至圆弧线略下一点，在第二层混凝土浇筑前必须进行混凝土复振，尽可能驱赶掉积留在圆弧斜板处的气泡。

⑷ 由于防撞墙内预埋件较多，要防止混凝土漏振，防止混凝土蜂窝出现。

⑸ 派专人负责防撞墙模板的观察，如有跑模和漏浆现象，及时采取必要的补救措施。

⑹ 混凝土结束后，及时组织养护，防止混凝土表面产生收缩裂缝。

⑺ 防撞墙砼质量检验标准（允许偏差） 断面尺寸 宽度、高度+5mm，-8mm。 顶面高程±5mm。予埋件位置5mm。

⑻ 防撞墙施工安全技术措施

① 在模板安装现场设立警戒标志，禁止非作业人员进入现场，模板在安全系统未钉

牢之前，人员不得上下。所有作业人员带好安全帽，高空作业必须扣好安全带，并将工具放在工具包内，以防上下交叉作业时坠物伤人。垂直运输模板时，要有专人统一指挥，负责作业安全。

②防撞墙外侧脚手设置安全扶栏、安全网等防护措施。

③禁止施工人员在脚手架上向下抛物，以防意外事故的发生。

④在进行混凝土施工前，仔细检查脚手架。

⑤振捣器等接电要安全可靠，绝缘接地装置良好，并进行试运转。振捣器操作人员必须穿胶鞋，振捣器必须专门防护性接地导线，并在电源接插板上装有漏电保护器，以免设备漏电发生危险。

⑥混凝土运输车辆在施工前必须对方向、制动、灯光等安全装置进行检查，在确保性能良好的情况下才允许操作。根据施工现场情况，合理安排混凝土运输路线，做好交通配合防范工作，以防发生车辆伤害事故。

四、相关课程及规范

1.相关课程

《桥梁工程》、《桥梁施工技术》。

2.相关规范

⑴《公路桥涵设计通用规范》，JTG D60-2015，人民交通出版社，2015。

⑵《公路钢筋混凝土及预应力混凝土桥涵设计规范》，JTG D62—2012，人民交通出版社，2015。

⑶《公路桥涵施工技术规范》，JTG TF50-2011，人民交通出版社，2011。
