建筑供热设施

一、毛细管末端系统（Capillary Terminal Heating/Cooling System）

二、简介

毛细管末端系统是一种承载水媒，由超薄弹性的细管冷、热辐射为主要传递热能装置， 在热交换表面与室内空气间温差很小的情况下也能产生较大能量交换的系统。

三、图片

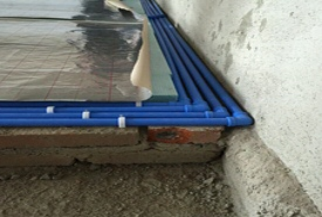

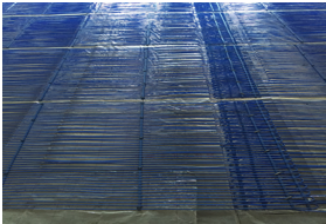

毛细管辐射末端施工现场图

四、工作原理

毛细管末端系统采用3.35X0.5 mm 的PPR塑料毛细管组成的间隔为10 mm -30 mm 的网栅，犹如人体中的毛细管，起到着分配、输送和收集液体的功能。在网栅中和人体毛细管中的液体流动速度基本相同，都在0.05-0.2 m/s之间。

1.结构特点：毛细管末端系统是集分水式结构，具有换热面积大、壁薄导热性好、换热均匀、水力损失小的特点，“面大壁薄”是毛细管网用于热交换的核心优点。

2.材料特点：制作毛细管末端的原料是PP-R等可热塑性塑料，可热熔成型，绿色环保，同时具有耐高温、耐高压、耐腐蚀的特点，因此有广泛的推广应用领域，是理想

的高效换热器。

3.使用特点：毛细管末端薄、柔、轻，因此安装方便、覆盖层可以薄，铺装面积可以大，因此可以有效利用低品位能源，实现节能和舒适效果。

五、设计要点

根据《被动式超低能耗绿色建筑技术导则》，严寒地区宜以地源热泵为热源，并采用低温辐射供暖方式。本项目采用毛细管末端辐射系统供暖供冷技术。毛细管末端辐射与置换新风相结合，毛细管末端辐射系统承担建筑显热负荷，实现热湿单独处理。

毛细管及新风布置BIM图

人体和房间表面之间的能量传递主要通过辐射的方式进行，辐射是调整各物体间的热平衡最佳方式，因此，毛细管供暖/供冷可使人感觉更舒适。本项目根据建筑传热特点，将一层毛细管布置在地面，二层毛细管布置在屋顶。

本项目置换新风可提供新鲜空气，控制室内空气湿度，从而实现热湿单独处理。该系统将新鲜空气由地面的送风口徐徐送入，污浊空气由顶部的排气口排出，空气不会在室内重复循环使用。

空气循环图

六、设计参数

冬季室内设计温度为20℃，热水温度与室内温差为11℃，热水均温为31℃就能满足房间的制热需求，故供暖供回水温度为30℃/32℃。

夏季室内设计温度为26℃，冷水均温与室内温差为7℃，即冷水均温为19℃就能满足房间的制冷需求，故供冷供回水温度为18℃/20℃。

七、相关课程及规范

相关课程：《供热工程》、《空调工程》、《建筑环境学》、《建筑节能技术》、《建筑设备》

相关规范：《建筑节能工程施工质量验收规范》、《被动式超低能耗绿色建筑技术导则》
