一、太阳能集热系统（Solar Energy Collector System）

二、简介

太阳能集热系统是利用太阳能集热器采集太阳热量，吸收太阳辐射并将产生的热能传递到传热介质，使太阳能充分转化为热能的装置。

三、图片

四、工作原理

本项目采用热管式真空管作为集热装置，太阳光透过真空玻璃管照射在真空管内金属吸热翅片的选择性吸收涂层上，高吸收率的太阳选择性吸收膜将太阳辐射能转化为热能通过导热铜带传至内置热管，迅速将热管蒸发端内的少量工质汽化，被汽化的工质上升到热管冷凝端，使冷凝端快速升温，集热器联集管上的导热块（或导热套管）吸收冷凝端的热量加热联集管内流体。热管工质放出汽化潜热后，冷凝成液体，在重力作用下回流热管蒸发端，再汽化再冷凝。热管真空管集热器通过热管内少量工质的汽—液相变循环过程，连续不断的吸收太阳辐射能为热水系统或采暖系统提供热源。本项目采用的太阳能集热器为Z-QB/20-58型，该热管集热器由D58mm*1800mm全玻璃双真空无水热管共20支组成。

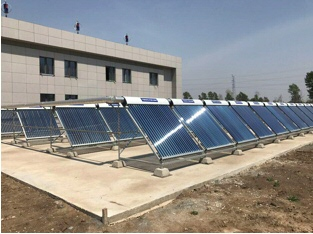

Z-QB/20-58型太阳能集热器                  室外集热器实景图

五、太阳能热利用原理图

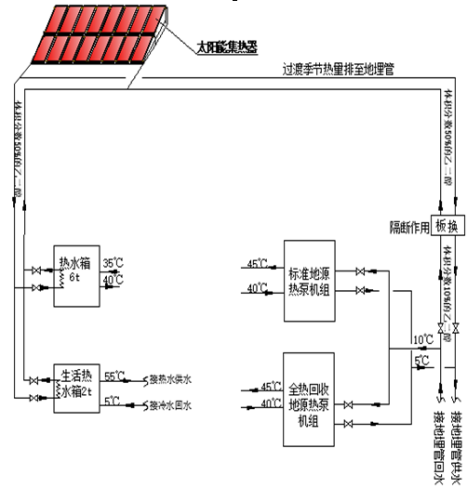

太阳能热利用图原理

六、系统运行方式

夏季用来提供生活热水负荷（与热泵可同时制取热水，满足热水需求后切换至土壤储热模式），剩余的热量排放至土壤中进行储存，以备冬季进行热量补充，从而调节和平衡土壤全年冷热平衡；

冬季用来提供生活热水负荷外，将富裕的热量用于辅助热泵进行供热，调节平衡土壤全年冷热平衡问题。

过渡季节开启太阳能系统优先制取生活热水，剩下的热量直接输送至地源侧土壤，用于调节并维持土壤冷热平衡。

七、相关课程及规范

相关课程：《可再生能源利用技术》、《建筑节能技术》、《建筑设备》

相关规范：《建筑节能工程施工质量验收规范》、《被动式超低能耗绿色建筑技术导则》
