一、全热回收新风系统（Fresh-air Total Heat Recovery System）

二、简介

全热回收系统是回收排风冷量（热量）来降低室内冷热负荷的装置，利用新风和排风间产生热湿交换减少新风处理能耗的系统。

三、图片

四、作用

由于超低能耗建筑保温及气密性能大幅提高，则为满足室内环境的卫生要，需要提供新风，同时新风系统承担室内湿负荷（潜热负荷）。由于增加了新风能耗，需对排风进行热回收。

五、设计选型

新风热回收装置的类型应根据地区气候特点，结合工程的具体情况进行选择确定：严寒和寒冷地区，全热回收装置同显热回收装置节能效果相当，显热回收具有更好的经济性，但全热回收装置利于降低结霜的风险，应根据具体项目情况综合考虑。本项目选用的是全热交换新风除湿机。

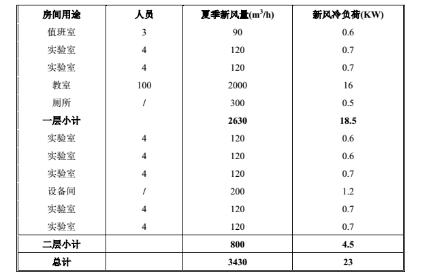

表1

室内气流组织采用置换新风的通风方式，新风量须满足30m³/ h·人，根据设定的人员新风量，确定超低能耗建筑部分的新风量及新风负荷，根据计算结果（见表1），选择新风量为3500m³/ h的全热交换新风除湿机。

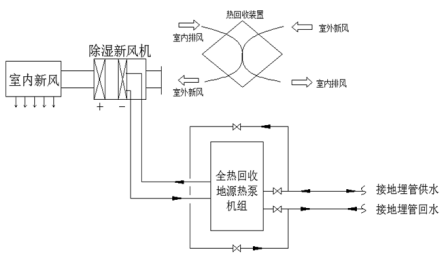

六、新风系统运行原理图

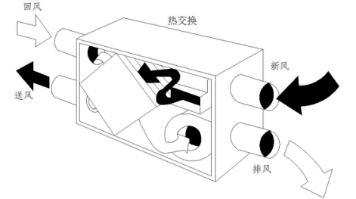

当室内空调回风和新风分别呈正交叉方式流经换热芯体，由于平隔板两侧气流存在着温度差和水蒸汽压力差，两股气流间同时呈现传热传质现象，引起全热交换。全热回收机组在夏季通过室内排出的冷空气对室外送进来的热空气进行预冷，来降低全热新风机的负荷，从而达到夏季节能的目的；冬季通过室内排出的热空气对室外送进来的冷空气进行预热，来降低全热新风机的负荷，从而达到冬季节能的目的，超低能耗区域全年的节能率可达30%左右。

新风系统运行原理图

七、相关课程及规范

相关课程：《建筑环境学》、《通风工程》、《建筑设备》

相关规范：《公共建筑节能设计标准》、《建筑节能工程施工质量验收规范》、《被动式超低能耗绿色建筑技术导则》
