建筑供暖设施类

一、散热器采暖系统（Radiator Heating system）

二、简介

冬季为了维持室内人员工作生活所需温度，必须向室内供给相应热量，通过散热器作为末端散热装置向室内供给热量系统为散热器采暖系统。

三、图片

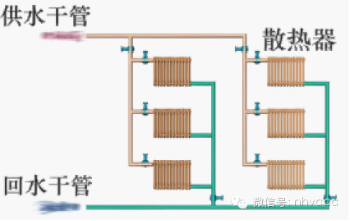

散热器采暖系统示意图

四、系统分类

散热器采暖系统按系统的循环动力分类，可分为重力（自然）循环系统和机械循环系统。按供水温度分类，可分为高温水采暖系统和低温水采暖系统。高温水采暖系统供水温度高于100℃，低温水采暖系统供水温度低于100℃。按供回水的方式分类，可分为上供下回式，上供上回式，下供下回式，下供上回式，上供中回式等。按散热器的连接方式，可分为垂直式与水平式系统。按连接散热器的管道数量分类可分为单管系统与双管系统。按并联环路水的流程分类，可分为同程式系统与异程式系统。

五、系统组成

散热器采暖系统由：热源，采暖管道，散热器、温控阀四大部分及其他附属装置组成。

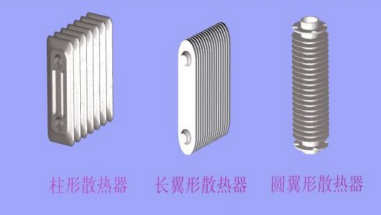

1.散热器种类：

⑴铸铁散热器

特点：耐腐蚀，热惰性好，不美观。

铸铁散热器

⑵钢制散热器

特点：美观体轻，耐腐蚀和热惰性较差。

钢制散热器

⑶铝制散热器

特点：美观体轻，耐腐蚀和热惰性较差。

 铝制散热器

2.温控阀

温控阀是流量调节阀在温度控制领域的典型应用，其基本原理:通过控制换热器、空调机组或其他用热、冷设备、一次热(冷)媒入口流量，以达到控制设备出口温度。当负荷产生变化时，通过改变阀门开启度调节流量，以消除负荷波动造成的影响，使温度恢复至设定值。

温控阀种类：自力式温控阀和电动温控阀。

电动温控阀

六、相关课程及规范

相关课程：《供热工程》、《流体输配管网》、《建筑设备》、《建筑暖通空调》

相关规范：《工业建筑供暖通风与空气调节设计规范》、《民用建筑供暖通风与空调设计规范》、《实用供热空调设计手册》、《民用建筑热工设计规范》
