一、多功能水力学综合实验台(Multi-function Hydraulic Experiment Bench)

二、简介

本试验台为新型流体力学综合试验台，结构小巧，布置合理，主要系统采用全塑化。可进行雷诺试验、能量方程（伯努利方程）试验、管道沿程阻力实验、局部阻力（突廓、突缩、弯头、阀门）实验、文丘里系数的测定、孔板流量计流量系数的测定和皮托管测量留宿的方法等七项教学实验。

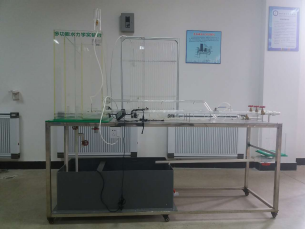

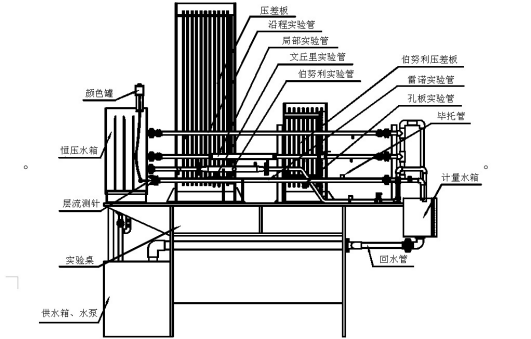

三、图片

四、工作条件

常温、常压下运行，电源电压：AC220V

五、技术参数

1.运行环境：温度0-40℃，相对湿度：≤90%RH，电源：220V/50Hz。

2.雷诺管：长≧1000mm、内径φ14mm，有机玻璃。

3.柏努利管：总长≧1000mm、内径φ20mm和φ10mm，有机玻璃管制作，按两点法求出各有变化点的动静压头。

4.沿程阻力管：长≧1000mm、内径φ14mm，有机玻璃制作，两测压点间的距离：800mm。

5.局部阻力管：长≧1000mm、大管内径φ30mm，小管内径φ15mm，阀门规格DN15，有机玻璃制作，上装文丘里流量计、闸阀，可用来测定流体流经铜闸阀的前后压差，以及对文丘里流量计进行校核。

6.文丘里、毕托管、孔板测速管道：长≧1000mm、管径φ14mm

7.测压计：φ8X600mm，压差计内的指示液为水，无毒、操作安全

8.水泵：最高扬程：12m，最大流量：20L/min，转速2800r/min，功率120W。

9.计量水箱：透明有机玻璃制作，外壁带有计量刻度。

10.实验水箱：有机玻璃制成，≧40L，上装指示液盒，指示液为红墨水。

11、蓄水箱：容积≧60L，PVC板焊制而成。

12、实验所用的流体--水为全循环设计。

13、其他：管路、阀门及电路控制系统；整体框架：不锈钢材质。

六、产品规格与附件

主要配置：循环储水箱；稳压水箱；计量水箱；示踪剂投加装置；雷诺测试管；伯努力测试管；沿程阻力系数测试管；突扩、突缩测试管；阀门局部阻力系数测试管；孔板流量计测试管；文丘里流量计测试管；毕托管测试管；测压板直接显示总水头线和测压管水头线；回水管路；给水管路；控制阀门；不锈钢可移动支架。

可移动不锈钢工作台长2000mm*500mm*2000mm
