建筑供暖设施类

一、地板辐射采暖（Radiant Floor Heating）

二、简介

地板辐射供暖是以温度不高于60℃的热水作为热源，在埋置于地板下的盘管系统内循环流动，加热整个地板，通过地面均匀地向室内辐射散热的一种供暖方式。地板辐射采暖相比传统采暖有无可比拟的优势，具有舒适、节能、环保等优点。

三、图片

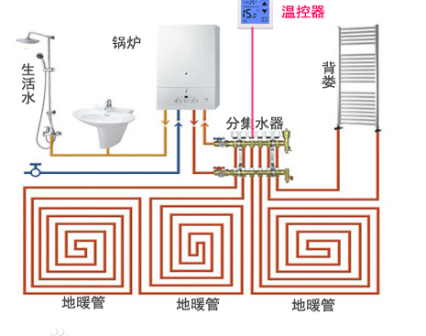

地板辐射采暖示意图

四、施工流程

流程：施工准备→固定分、集水器→铺设保温层和地暖反射膜→铺设埋地暖管→设置过门伸缩缝→中间验收（一次水压试验）→回填细石混凝土层→完工验收（二次水压试验）

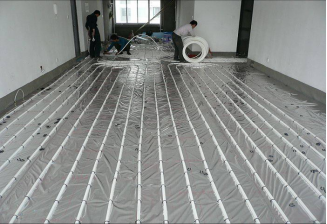

铺管作业

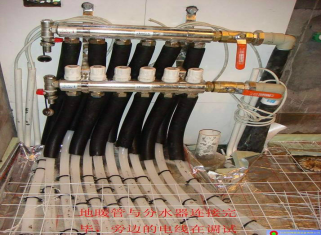

集水/分水器组装

五、主要组成

地板辐射采暖垫层主要包括：地暖专用盘管、复合保温板、反射层、组合分集水器、热电阀和液晶温控器等组成。

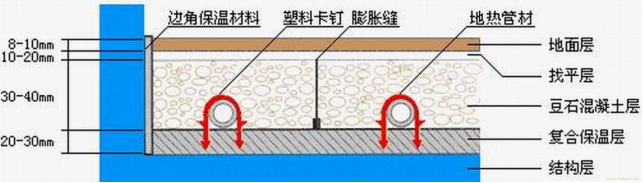

地板辐射采暖剖面图

1.地暖专用盘管

PEX （高密度交连聚乙烯管6 分管）

性能: 耐温< 100 ℃，内壁平滑、水阻小、不宜结垢，设计使用寿命五十年以上。

作用: 温水在管内循环，加热地表层，以辐射的方式向室内散热。

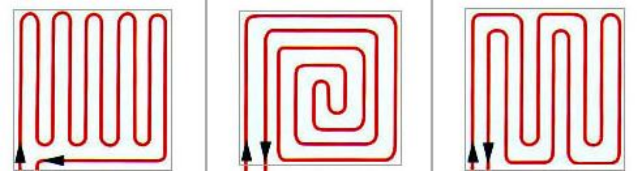

图6 地热盘管方式

2.复合保温板层

组成: 聚苯乙烯、保温板

聚苯板的作用: 保温、隔热、防潮、隔声、承重

3.反射层: 铝箔

铝箔作用: 保温层的防潮、防水、加强保温层的隔热性能。由于铝的导热性好，可以有效的分散管内温水所传递的热量，从而使热量均匀的散步在整个平面上，减少管路下部的局部高温老化的影响，提高整个地暖结构层的使用寿命。

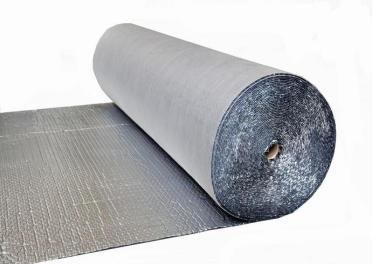

铝箔

4.组合分集水器

组成: 分集水器干管、自动排气阀、加压;卸水阀。

作用: 将支管供回水分配到各个环路，同时排气阀可以排除管内的气体，内置调节阀可调节各环路的水流量，从而达到控制采暖温度的目的。

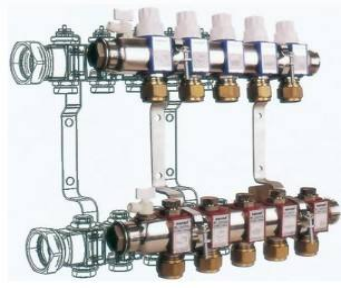

分集水器

六、特点

其优点为：

①地面温度均匀，室温自下而上逐渐递减，舒适度高。

②空气对流减弱，有较好的空气洁净度。

③与其他供暖方式相比，较为节能。

④有利于屋内装修，增加室内使用面积。

⑤有利于隔声和降低楼板撞击声。

⑥高大空间采用地板辐射供暖，比其他类型的散热器设施的效果好，热舒适度显著提高。

其缺点为：

①埋管建筑面层增加8-14cm，占用建筑层高。

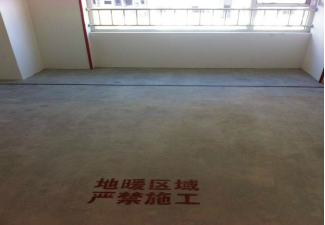

②地面二次装修时，易损坏地下管线。

③对地面的装饰材料有一定要求，如铺设木地板则有干裂的麻烦，最好选用地砖或复合地板。

④设定温度不能太高，否则会大大降低输送管道的使用寿命。

⑤对于埋管复杂的区域、地面面积不满足敷设管线条件时，往往要借助其他形式的敷设设施。

⑥室温的温升比散热器系统慢。

七、相关课程及规范

相关课程：《供热工程》、《流体输配管网》、《建筑设备》、《建筑暖通空调》

相关规范：《工业建筑供暖通风与空气调节设计规范》、《民用建筑供暖通风与空调设计规范》、《民用建筑热工设计规范》
