GSC0115 绝对式光栅尺视觉检测平台

一、简介

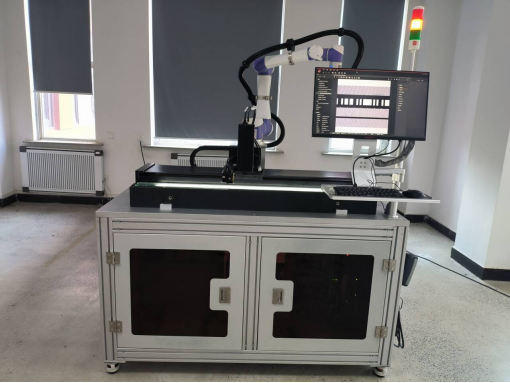

本平台可以实现对光栅尺的栅距，平面度、加工缺陷等质量参数的高精度自动化检，系统精度可达1μm。装置包含了工业相机、激光传感器、协作机器人、控制柜、可调光源及机械臂示教器等模块，构建了集视觉检测、精密测量与运动控制于一体的综合实验平台。

二、结构特点

本平台主要有高精度绝对式光栅尺检测系统、工业相机、协作机器人及可调光源、图像处理软硬件系统等先进设备组成，构建了集视觉检测、精密测量与运动控制于一体的综合实验平台。

通过本装置学生可以实现以下学习目标：学生可以深入理解相机成像模型、内外参数的含义以及畸变校正的原理，建立机器视觉测量的理论基础；通过对比不同光源条件下的图像特征，理解亮度、均匀性等参数对检测精度的影响机制；通过标记点识别与位姿解算实验，理解视觉引导的机器人运动控制机制及坐标转换关系；通过图像处理技术，理解光栅尺刻线识别与间距计算的原理，掌握光学测量基本方法；学习使用点激光位移传感器进行高精度非接触式平面度检测，理解其测量原理。

三、适用范围

1.实验教学

2.相关专业学生的课程设计

3.毕业设计

4.专业教师课题研究的参考

四、可做实验项目：

实验一  相机标定实验

实验二  光源强度对图像采集影响实验

实验三  协作机器人定位精度实验

实验四  光栅尺栅距测量实验

实验五  光栅尺平面度测量实验

五、系统特点

1.在教学实训方面，平台可开展相机标定、光源参数优化、协作机器人视觉定位等高实用性实验，同时支持光栅尺栅距测量、平面度检测等精密测量项目。这些实验内容紧密结合《机器视觉》《机械工程测试技术》等专业课程，帮助学生掌握图像采集、处理与分析的核心技能，并熟悉工业视觉检测系统的完整工作流程。

2.在科研创新方面，为师生提供机器视觉算法开发与优化的研究平台，支持基于深度学习的缺陷检测、目标识别等前沿课题研究。此外，实验室的高精度检测能力（1μm级）可应用于光栅尺等精密元件的质量分析，为相关领域的科研项目提供数据支持。未来还可结合机械臂、AGV等设备，拓展视觉伺服控制、智能分拣等研究方向。

3.在工业应用方面，检测平台能够模拟真实工业场景，对光栅尺的栅距误差、平面度及加工缺陷进行自动化检测，为合作企业提供高效的质量控制方案。这种产教融合的模式不仅提升了学生的工程实践能力，也为企业技术升级提供了支持。

4.本平台体现“工业级+教学级”双模式融合，通过真实项目案例驱动教学，确保学生所学技能与行业需求无缝对接。同时，依托校际合作优势，与长春工程学院共享资源，促进技术交流与协同创新。其模块化设计还具备良好的扩展性，可灵活对接各类机器人及自动化设备，为未来技术升级预留空间。

5.本平台积极支持学生参与各类机器人竞赛和创新创业项目，如智能制造挑战赛等，通过以赛促学的方式，培养学生的团队协作能力和解决复杂工程问题的能力。帮助学生掌握图像采集、处理与分析的核心技能，并熟悉工业视觉检测系统的完整工作流程，为学生提供从基础理论到工程实践的全方位训练。

六、操作要点

1.初次使用或较长时间未用时，实验前务必对平台进行全面检查和单元环节调试。

2.实验前，认真检查各开关和旋钮的位置以及实验接线是否正确，经教师审核、检查无误后方可开始通电，进行实验。

3.出现任何异常，务必立即切除实验台总电源。
